MKP-X2 抑制电源电磁干扰用安规电容器

  • 产品简介:标准系列X2型产品,多国认证,容量可高达10uF,采用高分子聚丙烯薄膜介质、加厚型金属化电极、全自动喷焊 工艺、94V0级阻燃PBT塑壳、环氧树脂密封,耐压高、暂态脉冲电压承受能力强。广泛用于电源并联跨线回路, 抑制电磁干扰。
常见问题解答
问:BM电容器有哪些认证?
答:   BM电容器的认证有:CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
问:BM电容器中的P0和P2表示的是什么意思?
答:答:BM电容器中的P0表示不防爆,P2表示防爆。安全膜类电容防爆原理,金属化电极采用微保险丝网状结构(如图一),在电容运行发生故障时,通过微保险丝断开,自动切断电源,从而防止故障扩大,达到自我安全保护目的。
问:BM电容器常规安装方式有哪些?
答:  BM电容器的安装方式有:正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。   (如图二)
问:CBB是什么意思?
答:CBB是中国对金属化聚丙烯薄膜电容的简称。
问:BM电容器常规外表颜色表示什么意思?
答:BM电容器为了区分环保产品和非环保产品,对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
问:MKP是什么意思?
答:MKP是德国对金属化聚丙烯薄膜电容的简称。
问:BM电容器上印的标示各表示什么意思?
答:BM电容器有多个类型的电容,我们以几个典型类型的印字来说明一下。
问:BM电容器容量的单位是什么?各个单位如何转换?
答:BM电容器容量单位是F(法拉)。   F(法拉)的转换公式是:   1F(法拉)=100000μF(微法)   1μF(微法)=100000pF(皮法)   F的量是很大的,一般用μF和pF做电容的单位。
  • 产品详情

  • 联系我们

    MKP-X2   抑制电源电磁干扰用安规电容器



    标准系列X2型产品,多国认证,容量可高达10uF,采用高分子聚丙烯薄膜介质、加厚型金属化电极、全自动喷焊



    工艺、94V0级阻燃PBT塑壳、环氧树脂密封,耐压高、暂态脉冲电压承受能力强。广泛用于电源并联跨线回路,



    抑制电磁干扰。



    认证标志     Safety approvals

    UL&CULVDE&ENECCQCKC

    执行标准    Implemented standard

    GB/T14472-1998,UL60384-14,IEC60384-14

    气候类别    Climatic category

    40/105/21/C (VDE, ENEC, CQC) ; 40/110/56/B (UL&CUL)

    认证类别     Subclass

    X2

    额定电压    Rated voltage

    250/275 /310VAC (50/60Hz)

    容量范围    Capacitance range

    0.01μF10μF

    容量偏差    Capacitance tolerance

    ±5%J)、±10%K)、±20%M

    耐电压     Voltage proof

    极间 between terminals

    4.3*URVDC/10s

    极壳between terminals and case

    2*UR+1500VAC/ 60s (2000VAC min)

    绝缘电阻    Insulation resistance (20)

    极间 between terminals

    ≥15000MΩCR≤0.33μF   (100Vdc,60s)

    ≥5000S ,   CR >0.33μF  (100Vdc,60s)

    极壳between terminals and case

    30000MΩ              (100Vdc,60s)

    损耗角正切  Tangent of loss angle (20)

    0.01μFCR0.47μF

    0.002(10KHz)

    0.47μF<CR1μF

    0.001(1KHz); 0.007(10KHz)

    CR>1μF

    0.002(1KHz)

    电压爬升率   Pulse rise time(dv/dt)

    100V/μs Max

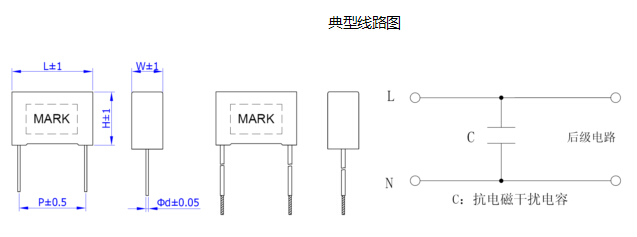

    常用规格(Dimension)                                  unitmm

    Rated

    Cap.

    L

    W

    H

    P

    Фd



    Rated

    Cap.

    L

    W

    H

    P

    Фd

    0.010μF

    13.0

    5.0

    11.0

    10.0

    0.6

    0.47μF

    26.3

    8.5

    17.0

    22.5

    0.8

    0.022μF

    13.0

    5.0

    11.0

    10.0

    0.6

    0.68μF

    26.3

    10.0

    19.0

    22.5

    0.8

    0.033μF

    13.0

    5.0

    11.0

    10.0

    0.6

    1.0μF

    26.3

    11.0

    20.0

    22.5

    0.8

    0.047μF

    13.0

    5.0

    11.0

    10.0

    0.6

    1.0μF

    31.0

    9.0

    18.0

    27.5

    0.8

    0.10μF

    13.0

    6.0

    12.0

    10.0

    0.6

    1.2μF

    31.5

    10.8

    19.5

    27.5

    0.8

    0.047μF

    18.0

    5.0

    11.0

    15.0

    0.8

    2.2μF

    31.5

    15.0

    30.0

    27.5

    0.8

    0.10μF

    18.0

    6.0

    12.0

    15.0

    0.8

    3.3μF

    31.5

    18.0

    33.0

    27.5

    0.8

    0.22μF

    18.0

    7.5

    13.5

    15.0

    0.8

    4.7μF

    41.0

    18.0

    33.5

    37.5

    1.0

    0.33μF

    18.0

    8.5

    14.5

    15.0

    0.8

    6.8μF

    41.0

    22.0

    37.0

    37.5

    1.0

    0.47μF

    18.0

    10.0

    18.0

    15.0

    0.8

    10.0μF

    41.0

    28.0

    43.0

    37.5

    1.0
