CBB61 交流电容器 端子系列
- 产品简介：采用电工级聚丙烯薄膜作为介质、锌铝金属化层作为电极,优质工程塑料外壳，阻燃环氧树脂灌封， 标准型快接端子引出，可实现快速连接。
- 问：BM电容器常规引出方式有哪些?
- 答：BM电容器引出方式有：引线，插针，插片，端子。端子分187#(宽4.8mm)，250#(宽6.3mm)。
- 问：BM电容器使用寿命如何分等级?
- 答：根据CQC标准，CBB电容的使用寿命等级分四个等级，使用(连续运行)寿命如下：
- 问：BM电容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么类型的电容?
- 答：BM电容中MKPH表示的是高压谐振电容器;MKPH-R表示的是工业类谐振电容器;MKPH-S表示的是工业类缓冲吸收电容器;MKP-L表示的是工业类滤波电容器。
- 问：BM电容器常规外表颜色表示什么意思?
- 答：BM电容器为了区分环保产品和非环保产品，对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器中的P0和P2表示的是什么意思?
- 答：答：BM电容器中的P0表示不防爆，P2表示防爆。安全膜类电容防爆原理，金属化电极采用微保险丝网状结构(如图一)，在电容运行发生故障时，通过微保险丝断开，自动切断电源，从而防止故障扩大，达到自我安全保护目的。
产品详情
联系我们
- 颜色：
- 尺寸：
- 编号：
CBB61 交流电容器 端子系列 艾美特 美的 格力 指定供应商
采用电工级聚丙烯薄膜作为介质、锌铝金属化层作为电极,优质工程塑料外壳，阻燃环氧树脂灌封，
可实现快速连接。
.jpg)
|
认证标志 Safety approvals |
UL﹑VDE﹑CQC﹑TUV |
|
|
执行标准 Implemented standard |
GB/T3667.1、UL810、EN60252-1 |
|
|
环境温度 Environment temperature |
-40℃~+105℃ |
|
|
额定电压 Rated voltage |
110VAC~600VAC (50/60Hz) |
|
|
容量范围 Capacitance range |
0.1μF～80μF |
|
|
容量偏差 Capacitance tolerance |
±5%（J）、±10%（K） |
|
|
损耗角正切 Tangent of loss angle(20℃) |
≤0.002 (100Hz ) |
|
|
试验电压 Testing voltage |
极间 between terminals |
2*UN (VAC)/60s(CQC、VDE、TUV), 1.5*UN (VAC)/60s (UL) |
|
|
极壳 between terminals and case |
2*UN+1000（VAC）/ 60s(≥2000VAC) |
|
防护等级 Class of safety protection |
CBB61 :P0 class ; CBB61-P2: P2 class |
|
|
故障电流 Fault current |
CBB61-P2 : 10,000AFC ( UL 810) |
|

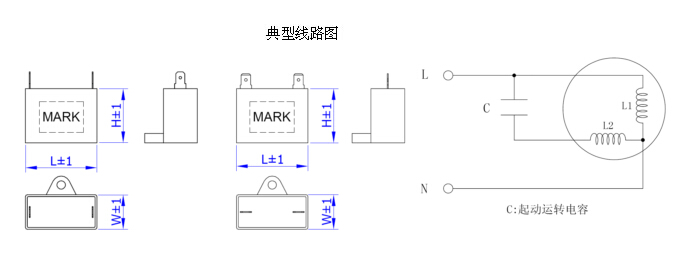

常用规格(Dimension) unit：mm
|
Rated Cap. |
250VAC |
300VAC |
350VAC |
400VAC |
450VAC |
500VAC |
550～600VAC |
|
|
L×W×H |
L×W×H |
L×W×H |
L×W×H |
L×W×H |
L×W×H |
L×W×H |
|
0.40μF |
—— |
—— |
—— |
—— |
31×9×17 |
31×9×19 |
32×11×21 |
|
0.50μF |
—— |
—— |
—— |
—— |
31×9×17 |
31×9×19 |
32×11×21 |
|
0.56μF |
—— |
—— |
—— |
31×9×17 |
31×9×19 |
32×10×19.5 |
32×11×21 |
|
0.60μF |
—— |
—— |
—— |
31×9×17 |
32×10×19.5 |
32×11×21 |
36×11×22 |
|
0.80μF |
—— |
—— |
31×9×19 |
32×10×19.5 |
32×11×21 |
36×10.5×20 |
36×12×22 |
|
1.0μF |
—— |
31×9×7 |
32×10×19.5 |
32×11×21 |
36×10.5×20 |
36×11×22 |
36×12×22 |
|
1.2μF |
31×9×17 |
32×10×19.5 |
32×11×21 |
36×11×22 |
36×12×22 |
36×12.5×24 |
36×15×25 |
|
1.5μF |
31×9×19 |
32×11×21 |
36×11×22 |
36×12×22 |
36×12.5×24 |
36×15×25 |
36×16×28 |
|
1.8μF |
31×10×19 |
36×10.5×20 |
36×12×22 |
36×12.5×24 |
36×15×25 |
36×16×28 |
38×18.5×29 |
|
2.0μF |
31×10×19 |
36×11×22 |
36×12.5×24 |
37×13.5×24 |
36×15×25 |
38×17×28 |
38×19.5×31 |
|
2.2μF |
32×11×21 |
36×11×22 |
36×12.5×24 |
37×13.5×24 |
36×16×28 |
38×18.5×29 |
38×19.5×31 |
|
2.5μF |
32×11×21 |
36×12×22 |
36×15×25 |
36×16×28 |
38×17×28 |
38×19.5×31 |
48×19×28 |
|
3.0μF |
36×12×22 |
36×12.5×24 |
36×16×28 |
38×17×28 |
38×19.5×31 |
47×17×31 |
47×20×31 |
|
3.5μF |
36×12×22 |
36×15×25 |
38×17×28 |
38×18.5×29 |
47×17×28 |
47×20×31 |
47×23×32 |
|
4.0μF |
36×12.5×24 |
38×14.5×27 |
38×18.5×29 |
38×19.5×31 |
48×19×28 |
47×20×33 |
47×23×35 |
|
4.5μF |
36×12.5×24 |
36×16×28 |
38×19.5×31 |
48×17×28 |
47×20×31 |
47×23×35 |
47×24×37 |
|
5.0μF |
37×13.5×24 |
38×17×28 |
48×17×28 |
47×17×31 |
47×20×31 |
47×23×35 |
47×27×37 |
|
6.0μF |
38×16×27 |
38×18.5×29 |
38×19.5×31 |
47×20×31 |
47×23×35 |
47×27×37 |
58×26×38 |
|
6.5μF |
38×16×27 |
38×18.5×29 |
47×19×31 |
48×22×32 |
47×23×35 |
48×28×40 |
58×26×38 |
|
8.0μF |
48×17×28 |
48×19×28 |
47×23×32 |
47×23×35 |
47×27×37 |
58×23×38 |
58×30×40 |
|
10μF |
47×20×31 |
47×20×33 |
47×24×37 |
48×28×40 |
58×26×38 |
58V30×40 |
70×38×52 |
|
12μF |
48×19×28 |
47×23×35 |
48×28×40 |
58×26×38 |
58×28×40 |
58V32×43 |
70×38×52 |
