CBB61 风扇电容器 调速系列
- 产品简介：专为风扇调速器而设计，多芯组合式结构， 可实现2~4芯模块式封装。多种个性化安装结构可选，使用方便，采用特殊制造工艺，电性能稳定。可解决传统电感式调速器成本高、噪音大的缺点。
- 问：BM电容器常规引出方式有哪些?
- 答：BM电容器引出方式有：引线，插针，插片，端子。端子分187#(宽4.8mm)，250#(宽6.3mm)。
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器中的P0和P2表示的是什么意思?
- 答：答：BM电容器中的P0表示不防爆，P2表示防爆。安全膜类电容防爆原理，金属化电极采用微保险丝网状结构(如图一)，在电容运行发生故障时，通过微保险丝断开，自动切断电源，从而防止故障扩大，达到自我安全保护目的。
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
- 问：CBB是什么意思?
- 答：CBB是中国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
- 问：BM电容器容差有哪些?各个容差用什么字母表示?
- 答： BM电容器常有容差有：
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
产品详情
联系我们
- 颜色：
- 尺寸：
- 编号：
CBB61 风扇电容器 调速系列 艾美特 美的 格力 指定供应商
专为风扇调速器而设计，多芯组合式结构， 可实现2~4芯模块式封装。多种个性化安装结构可选，使用方便，
采用特殊制造工艺，电性能稳定。可解决传统电感式调速器成本高、噪音大的缺点。
.jpg)
|
认证标志 Safety approvals |
UL﹑VDE﹑CQC﹑TUV |
|
|
执行标准 Implemented standard |
GB/T3667.1 , UL810 , EN60252-1 |
|
|
环境温度 Environment temperature |
-40℃~+105℃ |
|
|
额定电压 Rated voltage |
110VAC~600VAC (50/60Hz) |
|
|
容量范围 Capacitance range |
0.1μF～80μF |
|
|
容量偏差 Capacitance tolerance |
±5%（J）、±10%（K） |
|
|
损耗角正切 Tangent of loss angle(20℃) |
≤0.002 (100Hz ) |
|
|
试验电压 Testing voltage |
极间 between terminals |
2*UN (VAC)/60s(CQC、VDE、TUV), 1.5*UN (VAC)/60s (UL) |
|
|
极壳between terminals and case |
2*UN+1000（VAC）/ 60s(≥2000VAC) |
|
防护等级 Class of safety protection |
CBB61 :P0 class ; CBB61-P2: P2 class |
|
|
故障电流 Fault current |
CBB61-P2 : 10,000AFC ( UL 810) |
|

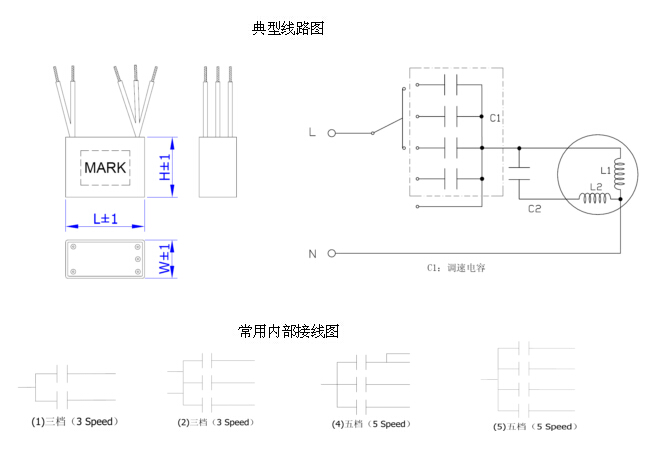

常用规格(Dimension) unit：mm
|
Specification |
250VAC |
300VAC |
|
Specification |
L×W×H |
|
|
L×W×H |
L×W×H |
|
|
|
|
1+2μF |
33×15×25 |
38×15×25 |
|
300V3+250V4+4 |
50*×20*×30 |
|
1.2+1.8μF |
33×15×25 |
38×15×25 |
|
300V3.5+250V4+5 |
50*×23*×29 |
|
1.5+2.5μF |
38×15×25 |
38×16×27 |
|
300V3.5+250V5+6 |
50*×23*×29 |
|
1.75+3.5μF |
38×16×27 |
38×18.5×29 |
|
300V3.75+250V4+5 |
50×*23×*29 |
|
2+2μF |
38×15×25 |
38×18.5×25 |
|
300V3.75+250V5+5 |
50×*23*×29 |
|
2+2.2μF |
38×15×25 |
38×18.5×25 |
|
300V3.5+250V3.5+4 |
50×*20*×30 |
|
2+3μF |
38×15×25 |
38×18.5×25 |
|
300V4+250V4+2.5 |
50×*20*×30 |
|
2+3.5μF |
38×16×25 |
38×18.5×29 |
|
300V4+250V3.5+4.5 |
50*×23*×29 |
|
2+4μF |
38×18.5×25 |
38×21×28 |
|
300V4+250V4+5 |
50*×23*×29 |
|
2.5+2.5μF |
38×15×25 |
38×25×20 |
|
300V4+250V5+5 |
50*×23*×29 |
|
2.5+5μF |
39×19.5×27 |
38×24×28 |
|
300V4+250V5+6 |
50×*23*×32.5 |
|
3+0.6μF |
38×18.5×25 |
38×18.5×25 |
|
300V4+250V6+5 |
50×23×32.5 |
|
3+1.5μF |
38×15×25 |
38×18.5×25 |
|
300V4+250V6+6 |
50×23×32.5 |
|
3+5.5μF |
38×21×28 |
38×25×29 |
|
300V4.5+250V4+5 |
50×23×32.5 |
|
4+2μF |
38×15×25 |
38×21×28 |
|
300V4.5+250V5+5 |
50×23×32.5 |
|
4+4.5μF |
38×18.5×29 |
38×25×29 |
|
300V4.5+250V4+8 |
50×23×32.5 |
|
4.5+2μF |
38×15×25 |
38×21×28 |
|
300V4.5+250V6+5 |
50×23×32.5 |
|
5+5 |
38×23×26 |
50×20×30 |
|
300V4.5+250V6+6 |
50×23×32.5 |
|
1.9+(0.5μF×3) |
38×30×21 |
38×30×21 |
|
300V5+250V5+5 |
50×24×30 |
|
1.9+(0.7μF×3) |
38×30×21 |
38×32×23 |
|
550V1.2+450V1.5+2 |
50×23×29 |
|
2.2+(1.2μF×3) |
38×30×21 |
39×32×23 |
|
550V1.5+450V1.5+2 |
50×23×34 |
|
2.4+(0.9μF×3) |
38×30×21 |
38×32×23 |
|
550V1.5+450V2+2.5 |
50×24×37 |
|
2.5+(1.2μF×3) |
38×30×21 |
38×32×23 |
|
550V2+450V2+4 |
47×35×35 |
|
2.8+(1μF×3) |
38×30×21 |
38×32×23 |
|
550V2.2+450V3+3.5 |
58×26×38 |
|
3+(1μF×3) |
38×30×21 |
38×32×23 |
|
550V2.5+450V3+3 |
58×26×38 |
|
3+(1.2μF×3) |
38×30×21 |
38×32×23 |
|
|
|
|
3.2+(1μF×3) |
38×30×21 |
38×32×23 |
|
|
|
|
3.2+(1.2μF×3) |
38×30×21 |
38×32××23 |
|
|
|
|
3.5+(1.2μF×3) |
38×30×21 |
38×32×23 |
|
|
|
|
3.5+(1.5μF×3) |
38×32×23 |
38×32×23 |
|
|
|
