CBB23 阻容降压用盒装化金属化聚丙烯薄膜电容器
- 产品简介：非认证型，采用聚丙烯薄膜介质、阻燃塑壳、环氧树脂密封，CP线引出。高性价、低容降、外观一致， 可替换包封电容，适用于110~240VAC阻容降压电路。
- 问：BM电容器常规外表颜色表示什么意思?
- 答：BM电容器为了区分环保产品和非环保产品，对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
- 问：CBB是什么意思?
- 答：CBB是中国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器容量的单位是什么?各个单位如何转换?
- 答：BM电容器容量单位是F(法拉)。 F(法拉)的转换公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做电容的单位。
- 问：BM电容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么类型的电容?
- 答：BM电容中MKPH表示的是高压谐振电容器;MKPH-R表示的是工业类谐振电容器;MKPH-S表示的是工业类缓冲吸收电容器;MKP-L表示的是工业类滤波电容器。
- 问：BM电容器使用寿命如何分等级?
- 答：根据CQC标准，CBB电容的使用寿命等级分四个等级，使用(连续运行)寿命如下：
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
产品详情
联系我们
CBB23 阻容降压用盒装化金属化聚丙烯薄膜电容器
非认证型，采用聚丙烯薄膜介质、阻燃塑壳、环氧树脂密封，CP线引出。高性价、低容降、外观一致，
可替换包封电容，适用于110~240VAC阻容降压电路。
.jpg)
|
引用标准 Reference standard |
GB/T14579,IEC60384-17 |
|
|
气候类别 Climatic category |
40/105/21 |
|
|
额定电压 Rated voltage |
250VDC(125VAC), 400VDC(220VAC),630VDC(250VAC) |
|
|
额定温度 Rated temperature |
85℃ Max |
|
|
容量范围 Capacitance range |
0.22μF～3.3μF |
|
|
容量偏差 Capacitance tolerance |
±5%(J)、±10%(K) |
|
|
耐电压 voltage proof |
极间between terminals |
1.6*UR（VDC）/10s |
|
极壳between terminals and case |
2*UR+1500（VAC）/ 60s (2000VAC min) |
|
|
绝缘电阻 Insulation resistance (20℃) |
极间between terminals |
≥30000MΩ, CR≤0.33μF (100Vdc,60s) ≥7500S , CR >0.33μF (100Vdc,60s) |
|
极壳between terminals and case |
≥30000MΩ (100Vdc,60s) |
|
|
损耗角切 Tangent of loss angle (20℃) |
CR≤1μF |
≤0.001(1KHz); ≤0.003(10KHz) |
|
CR>1μF |
≤0.002(1KHz) |
|
|
电压爬升率 Pulse rise time(dv/dt) |
60V/μs Max |
|

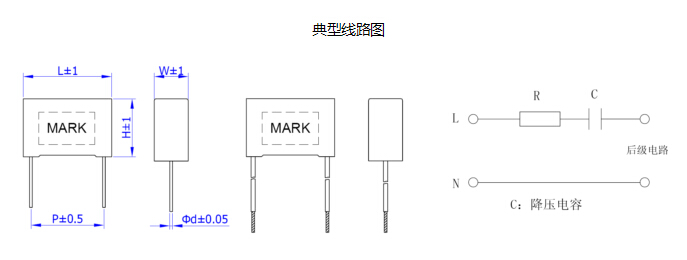

常用规格(Dimension) unit:mm
|
Rated Cap. |
L |
W |
H |
P |
Фd |
|
Rated Cap. |
L |
W |
H |
P |
Фd |
|
250VDC(125VAC) |
2.0μF |
31.5 |
10.8 |
19.5 |
27.5 |
0.8 |
||||||
|
1.0μF |
26.3 |
7.0 |
16.5 |
22.5 |
0.8 |
2.2μF |
31.5 |
13.0 |
21.6 |
27.5 |
0.8 |
|
|
1.2μF |
26.3 |
7.0 |
16.5 |
22.5 |
0.8 |
630VDC(250VAC) |
||||||
|
1.5μF |
26.5 |
8.5 |
17.0 |
22.5 |
0.8 |
0.47μF |
26.3 |
8.5 |
17.0 |
22.5 |
0.8 |
|
|
400VDC(220VAC) |
0.68μF |
26.3 |
10.0 |
19.0 |
22.5 |
0.8 |
||||||
|
0.47μF |
18.0 |
8.5 |
14.5 |
15.0 |
0.8 |
1.0μF |
26.3 |
13.0 |
23.0 |
22.5 |
0.8 |
|
|
0.68μF |
18.0 |
10.0 |
18.0 |
15.0 |
0.8 |
1.0μF |
31.5 |
10.8 |
21.6 |
27.5 |
0.8 |
|
|
1.0μF |
26.3 |
8.5 |
17.0 |
22.5 |
0.8 |
1.2μF |
31.5 |
13.0 |
21.6 |
27.5 |
0.8 |
|
|
1.2μF |
26.3 |
10.0 |
19.0 |
22.5 |
0.8 |
1.5μF |
31.5 |
14.0 |
25.0 |
27.5 |
0.8 |
|
|
1.5μF |
18.0 |
11.0 |
20.0 |
22.5 |
0.8 |
2.2μF |
31.5 |
15.0 |
30.0 |
27.5 |
0.8 |
|
