CBB21金属化聚丙烯薄膜电容器
- 产品简介：通用型，采用金属化聚丙烯薄膜无感式卷绕、阻燃环氧粉末包封、镀锡铜线引出，具有防潮能力强、自愈性好、 高绝缘、低损耗、低温升等特点。
- 问：BM电容器常规外表颜色表示什么意思?
- 答：BM电容器为了区分环保产品和非环保产品，对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
- 问：BM电容器使用寿命如何分等级?
- 答：根据CQC标准，CBB电容的使用寿命等级分四个等级，使用(连续运行)寿命如下：
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
- 问：BM电容器容差有哪些?各个容差用什么字母表示?
- 答： BM电容器常有容差有：
- 问：BM电容器中的P0和P2表示的是什么意思?
- 答：答：BM电容器中的P0表示不防爆，P2表示防爆。安全膜类电容防爆原理，金属化电极采用微保险丝网状结构(如图一)，在电容运行发生故障时，通过微保险丝断开，自动切断电源，从而防止故障扩大，达到自我安全保护目的。
- 问：BM电容器常规引出方式有哪些?
- 答：BM电容器引出方式有：引线，插针，插片，端子。端子分187#(宽4.8mm)，250#(宽6.3mm)。
- 问：CBB是什么意思?
- 答：CBB是中国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
产品详情
联系我们
- 颜色：
- 尺寸：
- 编号：
CBB21金属化聚丙烯薄膜电容器
通用型，采用金属化聚丙烯薄膜无感式卷绕、阻燃环氧粉末包封、镀锡铜线引出，具有防潮能力强、自愈性好、
高绝缘、低损耗、低温升等特点。
.jpg)
|
引用标准 Reference standard |
GB10190﹑IEC 60384-16 |
|
|
气候类别 Climatic category |
40/85/21 |
|
|
额定电压 Rated voltage |
250VDC～630VDC |
|
|
容量范围 Capacitance range |
0.1μF～10μF |
|
|
容量偏差 Capacitance tolerance |
±5%(J)、±10%(K) |
|
|
耐电压 Voltage proof |
极间 between terminals |
1.6*UR(VDC)/10s |
|
绝缘电阻 Insulation resistance (20℃) |
极间 between terminals |
≥30000MΩ, CR≤0.33μF (100Vdc,60s) ≥7500S, CR >0.33μF (100Vdc,60s) |
|
|
极壳between terminals and case |
≥100000MΩ ( 100Vdc,60s) |
|
损耗角正切 Tangent of loss angle(20℃) |
≤0.002 (1KHz ) |
|

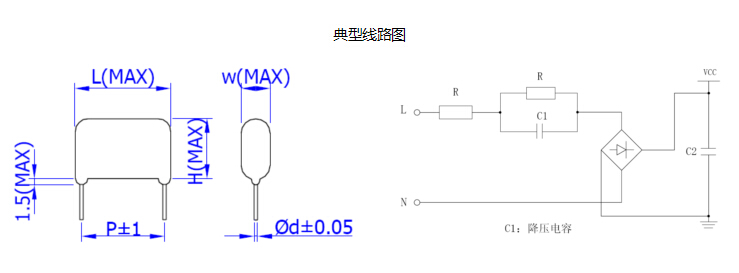

常用规格(Dimension) unit：mm
|
Rated Cap. |
250/275VDC |
400VDC |
630VDC |
||||||||||||
|
L |
W |
H |
P |
Фd |
L |
W |
H |
P |
Фd |
L |
W |
H |
P |
Фd |
|
|
0.10μF |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
|
0.22μF |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
9.5 |
15.5 |
15.0 |
0.8 |
|
0.33μF |
18 |
6.5 |
12.5 |
15.0 |
0.8 |
18 |
7.5 |
14 |
15.0 |
0.8 |
23 |
8.5 |
15 |
20.0 |
0.8 |
|
0.47μF |
23 |
7.0 |
14.5 |
20.0 |
0.8 |
23 |
7.0 |
14.5 |
20.0 |
0.8 |
23 |
9.5 |
17.5 |
20.0 |
0.8 |
|
0.68μF |
23 |
8.0 |
16 |
20.0 |
0.8 |
23 |
8.0 |
16 |
20.0 |
0.8 |
23 |
11.5 |
19 |
20.0 |
0.8 |
|
0.82μF |
23 |
7.0 |
14.5 |
20.0 |
0.8 |
23 |
9.0 |
16.5 |
20.0 |
0.8 |
23 |
12.5 |
20 |
20.0 |
0.8 |
|
1.0μF |
24 |
7.5 |
15.5 |
20.0 |
0.8 |
24 |
10 |
17.5 |
20.0 |
0.8 |
24 |
14 |
21.5 |
20.0 |
0.8 |
|
1.2μF |
24 |
8.5 |
16.0 |
20.0 |
0.8 |
24 |
11 |
18.5 |
20.0 |
0.8 |
29.5 |
13 |
21 |
26.0 |
0.8 |
|
1.5μF |
24 |
9.5 |
17.0 |
20.0 |
0.8 |
24 |
12 |
20 |
20.0 |
0.8 |
29.5 |
14.5 |
22 |
26.0 |
0.8 |
|
2.0μF |
24 |
10.5 |
18.5 |
20.0 |
0.8 |
24 |
14 |
22 |
20.0 |
0.8 |
29.5 |
17 |
25 |
26.0 |
0.8 |
|
2.2μF |
24 |
11.5 |
19.0 |
20.0 |
0.8 |
29.5 |
12.5 |
20 |
26.0 |
0.8 |
29.5 |
18 |
25.5 |
26.0 |
0.8 |
|
2.5μF |
24 |
12 |
20 |
20.0 |
0.8 |
29.5 |
13 |
21 |
26.0 |
0.8 |
29.5 |
19 |
27 |
26.0 |
0.8 |
|
3.0μF |
24 |
13.5 |
21 |
20.0 |
0.8 |
29.5 |
14.5 |
22 |
26.0 |
0.8 |
35 |
18.5 |
26.5 |
31.0 |
0.8 |
|
3.3μF |
24 |
14 |
21.5 |
20.0 |
0.8 |
29.5 |
15 |
23 |
26.0 |
0.8 |
35 |
19.5 |
27.5 |
31.0 |
0.8 |
