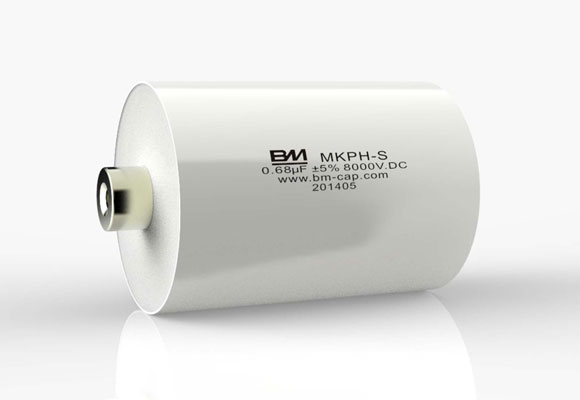

MKPH-S GTO缓冲吸收轴向系列
- 产品简介：
- 问：MKP是什么意思?
- 答：MKP是德国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器常规外表颜色表示什么意思?
- 答：BM电容器为了区分环保产品和非环保产品，对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
- 问：BM电容器中的P0和P2表示的是什么意思?
- 答：答：BM电容器中的P0表示不防爆，P2表示防爆。安全膜类电容防爆原理，金属化电极采用微保险丝网状结构(如图一)，在电容运行发生故障时，通过微保险丝断开，自动切断电源，从而防止故障扩大，达到自我安全保护目的。
- 问：BM电容器常规引出方式有哪些?
- 答：BM电容器引出方式有：引线，插针，插片，端子。端子分187#(宽4.8mm)，250#(宽6.3mm)。
- 问：BM电容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么类型的电容?
- 答：BM电容中MKPH表示的是高压谐振电容器;MKPH-R表示的是工业类谐振电容器;MKPH-S表示的是工业类缓冲吸收电容器;MKP-L表示的是工业类滤波电容器。
产品详情
联系我们
产品展示
.jpg)
产品说明：
★特点
□阻燃迈拉胶带封装、阻燃环氧灌封
□高脉冲电流，高dv/dt承受能力
□等效串联电阻小、杂散电感低
□耐压高，损耗小，升温低
□轴向镀锡铜线引出
★应用场合
□IGBT缓冲吸收
□广泛用于电力电子设备中开关器件关断时的尖峰电压，尖峰电流吸收保护
★技术要求
|
引用标准 |
GB/T17702，IEC61071 |
|
|
气候类别 |
40/105/21 |
|
|
工作温度范围（外壳） |
-40～105℃ |
|
|
电压范围 |
4KVDC～20KVDC |
|
|
容量范围 |
0.068μF～3μF |
|
|
容量允许偏差 |
±5%（J）/±10%（K） |
|
|
损耗角正切值 |
6×10-4 |
|
|
耐电压 |
1.5Un（60S，20±5℃） |
|
|
绝缘电阻 |
≥100 000MΩ, Cn≤0.33μF ≥30 000s Cn＞0.33μF |
20±5℃ 100V.DC 60S |
|
过电压 |
1.1Un 30% of on-load-dur. |
|
|
1.15Un 30min/day |
||
|
1.2Un 5min/day |
||
|
1.3Un 1min/day |
||
|
最高使用海拔 |
2000m |
|
|
预期寿命 |
100 000h（Un，θhs=70℃） |
|
|
失效率 |
50FIT |
|
备注：如果海拔使用高度超过2000m，应该考虑海拔对对流冷却和外绝缘的影响
★技术参数
|
4000VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
dv/dt (V/μs) |
Ipeak (A) |
Ls （nH） |
ESR@10KHz(mΩ) |
Part number |
|||
|
L |
D |
Outputt |
P |
||||||
|
0.68 |
40 |
52 |
M6*8 |
56 |
1100 |
748 |
25 |
2.1 |
1GSY468D4000-- |
|
0.75 |
40 |
54 |
M6*8 |
56 |
1100 |
825 |
25 |
1.9 |
1GSY475D4000-- |
|
1.0 |
40 |
62 |
M8*8 |
56 |
1100 |
1100 |
25 |
1.5 |
1GSY510D4000-- |
|
1.25 |
40 |
69 |
M8*8 |
56 |
1100 |
1375 |
25 |
1.3 |
1GSY5125D4000-- |
|
1.5 |
40 |
76 |
M8*8 |
56 |
1100 |
1650 |
25 |
1.1 |
1GSY515D4000-- |
|
2.0 |
40 |
86 |
M8*8 |
56 |
1100 |
2200 |
25 |
0.9 |
1GSY520D4000-- |
|
2.5 |
40 |
97 |
M8*8 |
56 |
1100 |
2750 |
25 |
0.8 |
1GSY525D4000-- |
|
0.68 |
64 |
38 |
M6*8 |
74 |
770 |
524 |
25 |
4.0 |
1GSY468D4000-- |
|
1.0 |
64 |
45 |
M6*8 |
74 |
770 |
770 |
25 |
3.0 |
1GSY510D4000-- |
|
1.5 |
64 |
54 |
M6*8 |
74 |
770 |
1155 |
25 |
2.5 |
1GSY515D4000-- |
|
2.0 |
64 |
62 |
M8*8 |
74 |
770 |
1540 |
25 |
2.0 |
1GSY520D4000-- |
|
2.5 |
64 |
69 |
M8*8 |
74 |
770 |
1925 |
25 |
1.8 |
1GSY525D4000-- |
|
3.0 |
64 |
75 |
M8*8 |
74 |
770 |
2310 |
25 |
1.6 |
1GSY530D4000-- |
|
5000VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
dv/dt (V/μs) |
Ipeak (A) |
Ls （nH） |
ESR@10KHz(mΩ) |
Part number |
|||
|
L |
D |
Outputt |
P |
||||||
|
0.5 |
40 |
55 |
M6*8 |
56 |
1130 |
565 |
25 |
2.2 |
1GSY450D5000--- |
|
0.68 |
40 |
64 |
M8*8 |
56 |
1130 |
768 |
25 |
1.7 |
1GSY468D5000-- |
|
0.75 |
40 |
67 |
M8*8 |
56 |
1130 |
848 |
25 |
1.6 |
1GSY475D5000-- |
|
1.0 |
40 |
78 |
M8*8 |
56 |
1130 |
1130 |
25 |
1.3 |
1GSY510D5000- |
|
1.25 |
40 |
87 |
M8*8 |
56 |
1130 |
1413 |
25 |
1.1 |
1GSY5125D5000-- |
|
1.5 |
40 |
95 |
M8*8 |
56 |
1130 |
1695 |
25 |
0.9 |
1GSY515D5000-- |
|
2.0 |
40 |
109 |
M8*8 |
56 |
1130 |
2260 |
25 |
0.8 |
1GSY520D5000-- |
|
6000VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
dv/dt (V/μs) |
Ipeak (A) |
Ls （nH） |
ESR@10KHz(mΩ) |
Part number |
|||
|
L |
D |
Outputt |
P |
||||||
|
0.5 |
76 |
50 |
M6*8 |
90 |
1240 |
620 |
25 |
2.7 |
1GSY450D6000-- |
|
0.68 |
76 |
59 |
M6*8 |
90 |
1240 |
843 |
25 |
2.1 |
1GSY468D6000-- |
|
0.75 |
76 |
61 |
M8*8 |
90 |
1240 |
930 |
25 |
1.9 |
1GSY475D6000-- |
|
1.0 |
76 |
70 |
M8*8 |
90 |
1240 |
1240 |
25 |
1.5 |
1GSY510D6000-- |
|
1.25 |
76 |
78 |
M8*8 |
90 |
1240 |
1550 |
25 |
1.3 |
1GSY5125D6000- |
|
1.5 |
76 |
85 |
M8*8 |
90 |
1240 |
1860 |
25 |
1.1 |
1GSY515D6000-- |
|
2.0 |
76 |
98 |
M8*8 |
90 |
1240 |
2480 |
25 |
0.9 |
1GSY520D6000-- |
|
8000VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
dv/dt (V/μs) |
Ipeak (A) |
Ls （nH） |
ESR@10KHz(mΩ) |
Part number |
|||
|
L |
D |
Outputt |
P |
||||||
|
0.33 |
80 |
49 |
|
91 |
1430 |
472 |
25 |
4.0 |
1GSY433D8000-- |
|
0.5 |
80 |
60 |
M8*8 |
91 |
1430 |
715 |
25 |
2.7 |
1GSY450D8000-- |
|
0.68 |
80 |
70 |
M8*8 |
91 |
1430 |
972 |
25 |
2.1 |
1GSY468D8000-- |
|
0.75 |
80 |
73 |
M8*8 |
91 |
1430 |
1073 |
25 |
1.9 |
1GSY475D8000-- |
|
1.0 |
80 |
84 |
M8*8 |
91 |
1430 |
1430 |
25 |
1.5 |
1GSY510D8000-- |
|
1.25 |
80 |
93 |
M8*8 |
91 |
1430 |
1788 |
25 |
1.3 |
1GSY5125D8000-- |
|
1.5 |
80 |
102 |
M8*8 |
91 |
1430 |
2145 |
25 |
1.1 |
1GSY515D8000-- |
|
0.33 |
114 |
38 |
M8*8 |
125 |
1100 |
363 |
25 |
7.4 |
1GSY433D8000-- |
|
0.5 |
114 |
45 |
M8*8 |
125 |
1100 |
550 |
25 |
5.0 |
1GSY450D8000-- |
|
0.68 |
114 |
52 |
M8*8 |
125 |
1100 |
748 |
25 |
3.8 |
1GSY468D8000-- |
|
0.82 |
114 |
57 |
M8*8 |
125 |
1100 |
902 |
25 |
3.2 |
1GSY482D8000-- |
|
1.0 |
114 |
63 |
M8*8 |
125 |
1100 |
1100 |
25 |
2.7 |
1GSY510D8000-- |
|
1.5 |
114 |
76 |
M8*8 |
125 |
1100 |
1650 |
25 |
1.9 |
1GSY515D8000-- |
|
10000VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
dv/dt (V/μs) |
Ipeak (A) |
Ls （nH） |
ESR@10KHz(mΩ) |
Part number |
|||
|
L |
D |
Outputt |
P |
||||||
|
0.33 |
9.8 |
55 |
M6*8 |
109 |
1600 |
528 |
25 |
4.0 |
1GSY433D10000-- |
|
0.5 |
98 |
67 |
M8*8 |
109 |
1600 |
800 |
25 |
2.7 |
1GSY450D10000-- |
|
0.68 |
98 |
77 |
M8*8 |
109 |
1600 |
1088 |
25 |
2.1 |
1GSY468D10000-- |
|
0.75 |
98 |
81 |
M8*8 |
109 |
1600 |
1200 |
25 |
1.9 |
1GSY475D10000-- |
|
1.0 |
98 |
93 |
M8*8 |
109 |
1600 |
1600 |
25 |
1.5 |
1GSY510D10000-- |
|
1.25 |
98 |
104 |
M8*8 |
109 |
1600 |
2000 |
25 |
1.3 |
1GSY5125D10000-- |
|
0.33 |
140 |
41 |
M8*8 |
148 |
1220 |
403 |
25 |
7.5 |
1GSY433D10000-- |
|
0.5 |
140 |
50 |
M8*8 |
148 |
1220 |
610 |
25 |
5.0 |
1GSY450D10000-- |
|
0.68 |
140 |
58 |
M8*8 |
148 |
1220 |
930 |
25 |
3.8 |
1GSY468D10000-- |
|
0.82 |
140 |
64 |
M8*8 |
148 |
1220 |
1000 |
25 |
3.2 |
1GSY482D10000-- |
|
1.0 |
140 |
70 |
M8*8 |
148 |
1220 |
1220 |
25 |
2.7 |
1GSY510D10000-- |
|
1.2 |
140 |
76 |
M8*8 |
148 |
1220 |
1464 |
25 |
2.4 |
1GSY512D10000-- |
|
12000VDC |
|||||||||
|
Cn (μF) |
Dimension(mm) |
dv/dt (V/μs) |
Ipeak (A) |
Ls （nH） |
ESR@10KHz(mΩ) |
Part number |
|||
|
L |
D |
Outputt |
P |
||||||
|
0.22 |
114 |
49 |
M6*8 |
125 |
1750 |
385 |
25 |
5.8 |
1GSY422D12000-- |
|
0.33 |
114 |
60 |
M8*8 |
125 |
1750 |
578 |
25 |
4.0 |
1GSY433D12000-- |
|
0.50 |
114 |
73 |
M8*8 |
125 |
1750 |
875 |
25 |
2.7 |
1GSY450D12000-- |
|
0.68 |
114 |
84 |
M8*8 |
125 |
1750 |
1190 |
25 |
2.1 |
1GSY468D12000-- |
|
0.75 |
114 |
89 |
M8*8 |
125 |
1750 |
1313 |
25 |
1.9 |
1GSY475D12000-- |
|
1.0 |
114 |
102 |
M8*8 |
125 |
175 |
1750 |
25 |
1.5 |
1GSY510D12000-- |
