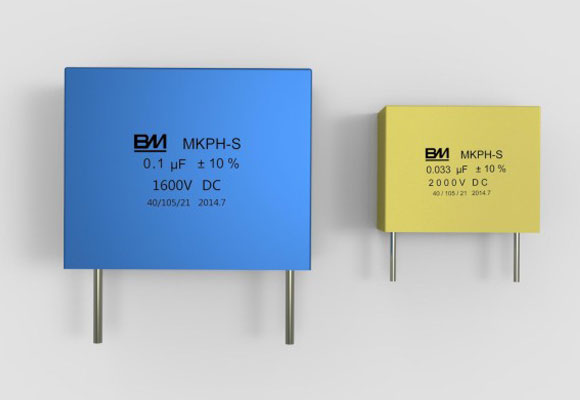

MKPH-S IGBT缓冲吸收PCB系列
- 产品简介：
- 问：BM电容器上印的标示各表示什么意思?
- 答：BM电容器有多个类型的电容，我们以几个典型类型的印字来说明一下。
- 问：CBB是什么意思?
- 答：CBB是中国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器使用寿命如何分等级?
- 答：根据CQC标准，CBB电容的使用寿命等级分四个等级，使用(连续运行)寿命如下：
- 问：BM电容器容量的单位是什么?各个单位如何转换?
- 答：BM电容器容量单位是F(法拉)。 F(法拉)的转换公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做电容的单位。
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
- 问：BM电容器容差有哪些?各个容差用什么字母表示?
- 答： BM电容器常有容差有：
产品详情
联系我们
产品展示
.jpg)
产品说明：
★特点
□阻燃塑壳封装、阻燃环氧灌封
□高脉冲电流，高dv/dt承受能力
□等效串联电阻小、杂散电感低
□耐压高，损耗小，升温低
★应用场合
□IGBT缓冲吸收
□广泛用于电力电子设备中开关器件关断时的尖峰电压，尖峰电流吸收保护
★技术要求
|
引用标准 |
GB/T17702，IEC61071 |
|
|
气候类别 |
40/105/21 |
|
|
工作温度范围（外壳） |
-40～105℃ |
|
|
电压范围 |
700VDC～3000VDC |
|
|
容量范围 |
0.001μF ～1μF |
|
|
容量允许偏差 |
±5%（J）/±10%（K） |
|
|
损耗角正切值 |
6×10-4 |
|
|
耐电压 |
1.5Un（60S，20±5℃） |
|
|
绝缘电阻 |
≥100 000MΩ, Cn≤0.33μF ≥30 000s Cn＞0.33μF |
20±5℃ 500V.DC 60S |
|
过电压 |
1.1Un 30% of on-load-dur.·0 |
|
|
1.15Un 30min/day |
||
|
1.2Un 5min/day |
||
|
1.3Un 1min/day |
||
|
最高使用海拔 |
2000m |
|
|
预期寿命 |
100 000h（Un，θhs=70℃） |
|
|
失效率 |
50FIT |
|
备注：如果海拔使用高度超过2000m，应该考虑海拔对对流冷却和外绝缘的影响
★技术参数
|
1600VDC（650VAC） |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Ls (nH) |
dv/dt (V/μs) |
Irms@70℃@100KHz（A） |
ESR@100KHz(mΩ) |
Part number |
||||
|
L |
B |
H |
P |
d |
||||||
|
0.001 |
18 |
6 |
12 |
15 |
0.8 |
20 |
1200 |
2 |
230 |
1GSBH210D1600-- |
|
0.0056 |
18 |
9 |
18 |
15 |
0.8 |
20 |
1200 |
2.2 |
69 |
1GSBH256D1600-- |
|
0.0082 |
18 |
10 |
18 |
15 |
0.8 |
20 |
1200 |
3 |
48 |
1GSBH282D1600-- |
|
0.01 |
18 |
6.3 |
13 |
15 |
0.8 |
20 |
1200 |
2.8 |
39 |
1GSBH310D1600-- |
|
0.01 |
26.5 |
7 |
16.5 |
22 |
0.8 |
20 |
1200 |
3 |
39 |
1GSBH310D1600-- |
|
0.015 |
26.5 |
7 |
16.5 |
22 |
0.8 |
20 |
1200 |
3 |
32 |
1GSBH315D1600-- |
|
0.015 |
18 |
8.5 |
14.5 |
15 |
0.8 |
20 |
1200 |
3.5 |
32 |
1GSBH315D1600-- |
|
0.022 |
18 |
10 |
18 |
15 |
1.0 |
20 |
1200 |
3.8 |
18 |
1GSBH322D1600-- |
|
0.022 |
26.5 |
8.5 |
17 |
22 |
1.0 |
20 |
1200 |
3.5 |
18 |
1GSBH322D1600-- |
|
0.022 |
26.5 |
14 |
23 |
22 |
1.0 |
20 |
1200 |
5 |
18 |
1GSBH322D1600-- |
|
0.022 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
18 |
1GSBH322D1600-- |
|
0.033 |
18 |
10 |
18 |
15 |
0.8 |
20 |
1200 |
5 |
15 |
1GSBH333D1600-- |
|
0.033 |
26.5 |
10 |
19 |
22 |
1.0 |
20 |
1200 |
5 |
15 |
1GSBH333D1600-- |
|
0.033 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
15 |
1GSBH333D1600-- |
|
0.047 |
26 |
12 |
21.5 |
22 |
1.0 |
20 |
1200 |
5.5 |
10 |
1GSBH347D1600-- |
|
0.047 |
31 |
22 |
31 |
22 |
1.2 |
20 |
1200 |
14 |
10 |
1GSBH347D1600-- |
|
0.068 |
26 |
11 |
20 |
22 |
1.0 |
20 |
1200 |
5.5 |
7.5 |
1GSBH368D1600-- |
|
0.068 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
7.5 |
1GSBH368D1600-- |
|
0.082 |
26 |
14 |
23 |
22 |
1.0 |
20 |
1200 |
7 |
6 |
1GSBH382D1600-- |
|
0.082 |
31 |
22 |
31 |
22 |
1.2 |
20 |
1200 |
14 |
6 |
1GSBH382D1600-- |
|
0.1 |
26 |
15 |
25 |
22 |
1.0 |
20 |
1200 |
8.5 |
5 |
1GSBH410D1600-- |
|
2000VDC（700VAC） |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Ls (nH) |
dv/dt (V/μs) |
Irms@70℃@100KHz（A） |
ESR@100KHz(mΩ) |
Part number |
||||
|
L |
B |
H |
P |
d |
||||||
|
0.001 |
18 |
6 |
12 |
15 |
0.8 |
20 |
1200 |
2 |
230 |
1GSBH210D2000-- |
|
0.0056 |
18 |
9 |
18 |
15 |
0.8 |
20 |
1200 |
2.2 |
69 |
1GSBH256D2000-- |
|
0.0082 |
18 |
10 |
18 |
15 |
0.8 |
20 |
1200 |
3 |
48 |
1GSBH282D2000-- |
|
0.01 |
18 |
6.3 |
13 |
15 |
0.8 |
20 |
1200 |
2.8 |
39 |
1GSBH310D2000-- |
|
0.01 |
26.5 |
7 |
16.5 |
22 |
0.8 |
20 |
1200 |
3 |
39 |
1GSBH310D2000-- |
|
0.015 |
26.5 |
7 |
16.5 |
22 |
0.8 |
20 |
1200 |
3 |
32 |
1GSBH315D2000-- |
|
0.015 |
18 |
8.5 |
14.5 |
15 |
0.8 |
20 |
1200 |
3.5 |
32 |
1GSBH315D2000-- |
|
0.022 |
18 |
10 |
18 |
15 |
1.0 |
20 |
1200 |
3.8 |
18 |
1GSBH322D2000-- |
|
0.022 |
26.5 |
8.5 |
17 |
22 |
1.0 |
20 |
1200 |
3.5 |
18 |
1GSBH322D2000-- |
|
0.022 |
26.5 |
14 |
23 |
22 |
1.0 |
20 |
1200 |
5 |
18 |
1GSBH322D2000-- |
|
0.022 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
18 |
1GSBH322D2000-- |
|
0.033 |
18 |
10 |
18 |
15 |
0.8 |
20 |
1200 |
5 |
15 |
1GSBH333D2000-- |
|
0.033 |
26.5 |
10 |
19 |
22 |
1.0 |
20 |
1200 |
5 |
15 |
1GSBH333D2000-- |
|
0.033 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
15 |
1GSBH333D2000-- |
|
0.047 |
26 |
12 |
21.5 |
22 |
1.0 |
20 |
1200 |
5.5 |
10 |
1GSBH347D2000-- |
|
0.047 |
31 |
22 |
31 |
22 |
1.2 |
20 |
1200 |
14 |
10 |
1GSBH347D2000-- |
|
0.068 |
26 |
11 |
20 |
22 |
1.0 |
20 |
1200 |
5.5 |
7.5 |
1GSBH368D2000-- |
|
0.068 |
31 |
22 |
31 |
22 |
1.2 |
30 |
1200 |
14 |
7.5 |
1GSBH368D2000-- |
|
0.082 |
26 |
14 |
23 |
22 |
1.0 |
20 |
1200 |
7 |
6 |
1GSBH382D2000-- |
|
0.082 |
31 |
22 |
31 |
22 |
1.2 |
20 |
1200 |
14 |
6 |
1GSBH382D2000-- |
|
0.1 |
26 |
15 |
25 |
22 |
1.0 |
20 |
1200 |
8.5 |
5 |
1GSBH410D2000-- |
