MKPH-S IGBT缓冲吸收塑壳系列

  • 产品简介:
常见问题解答
问:BM电容器常规安装方式有哪些?
答:  BM电容器的安装方式有:正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。   (如图二)
问:BM电容器的主要参数是什么?
答:BM电容器的主要参数有容量和电压。
问:BM电容器中的P0和P2表示的是什么意思?
答:答:BM电容器中的P0表示不防爆,P2表示防爆。安全膜类电容防爆原理,金属化电极采用微保险丝网状结构(如图一),在电容运行发生故障时,通过微保险丝断开,自动切断电源,从而防止故障扩大,达到自我安全保护目的。
问:BM电容器容差有哪些?各个容差用什么字母表示?
答:   BM电容器常有容差有:
问:MKP是什么意思?
答:MKP是德国对金属化聚丙烯薄膜电容的简称。
问:BM电容器常规外表颜色表示什么意思?
答:BM电容器为了区分环保产品和非环保产品,对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
问:BM电容器电压单位是什么?
答:BM电容器电压单位有:VAC(交流电压)和VDC(直流电压)。
问:BM电容器有哪些认证?
答:   BM电容器的认证有:CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
  • 产品详情

  • 联系我们

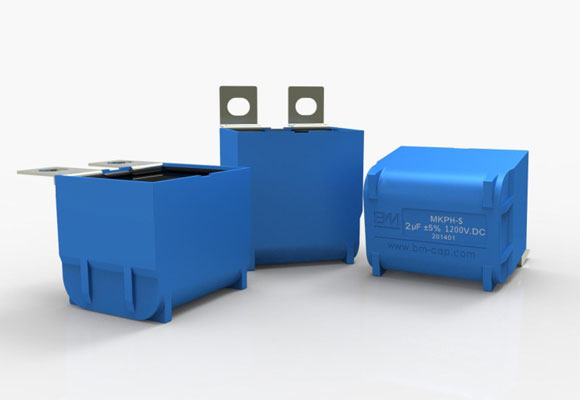

      产品展示



      产品说明:





    ★特点

    □阻燃塑壳封装、阻燃环氧灌封

    □高脉冲电流,高dv/dt承受能力

    □等效串联电阻小、杂散电感低

    □耐压高,损耗小,升温低



    ★应用场合

    □IGBT缓冲吸收

    □广泛用于电力电子设备中开关器件关断时的尖峰电压,尖峰电流吸收保护



    ★技术要求

    引用标准

    GB/T17702,IEC61071

    气候类别

    40/105/21

    工作温度范围(外壳)

    -40~105℃

    电压范围

    700 VDC~3000VDC

    容量范围

    0.0068μF~10μF

    容量允许偏差

    ±5%(J)/±10%(K)

    损耗角正切值

    6×10-4

    耐电压

    1.5Un(60S,20±5℃)

    绝缘电阻

    ≥100 000MΩ, Cn≤0.33μF

    ≥30 000s     Cn>0.33μF

    20±5℃ 500V.DC 60S

    过电压

    1.1Un 30% of on-load-dur.·0

    1.15Un 30min/day

    1.2Un 5min/day

    1.3Un 1min/day

    最高使用海拔

    2000m

    预期寿命

    100 000h(Un,θhs=70℃)

    失效率

    50FIT

    备注:如果海拔使用高度超过2000m,应该考虑海拔对对流冷却和外绝缘的影响



    ★技术参数

    700VDC (400VAC)

    Cn

    (μF)

    Dimension(mm)

    Ls

    (nH)





    dv/dt

    (V/μs)





    Ipeak

    (A)



    Irms@70℃@100KHz(A)

    ESR@10KHz(mΩ)

    Part number

    L

    B

    H

    1.0

    42.5

    24.5

    27.5

    25

    325

    325

    15

    3.2

    1GSBH510D700--

    1.2

    42.5

    24.5

    27.5

    25

    325

    390

    16

    3.1

    1GSBH512D700--

    1.5

    42.5

    22

    30

    25

    325

    487

    18

    2.8

    1GSBH515D700--

    2.0

    42.5

    33.5

    35.5

    25

    325

    650

    22

    2.5

    1GSBH520D700--

    2.0

    42.5

    28

    37

    25

    325

    650

    22

    2.5

    1GSBH520D700--

    2.2

    42.5

    33.5

    35.5

    25

    325

    715

    22.5

    2.4

    1GSBH522D700--

    2.2

    42.5

    28

    37

    25

    325

    715

    22

    2.4

    1GSBH522D700--

    2.5

    42.5

    33.5

    35.5

    25

    325

    812

    24

    2.2

    1GSBH525D700--

    2.5

    42.5

    28

    37

    25

    325

    812

    23

    2.2

    1GSBH525D700--

    3.0

    42.5

    33

    45

    25

    325

    975

    26

    2.1

    1GSBH530D700--

    3.0

    42.5

    30

    45

    25

    325

    975

    26

    2.1

    1GSBH530D700--

    3.3

    42.5

    33

    45

    25

    325

    1072

    27

    2.1

    1GSBH533D700--

    3.3

    42.5

    30

    45

    25

    325

    1072

    26

    2.0

    1GSBH533D700--

    3.5

    42.5

    33

    45

    25

    325

    1134

    27

    2.0

    1GSBH535D700--

    3.5

    42.5

    30

    45

    25

    325

    1134

    26

    2.0

    1GSBH535D700--

    4.0

    57.5

    30

    45

    35

    220

    880

    27

    2.3

    1GSBH540D700--

    4.0

    42.5

    33

    45

    25

    325

    1300

    32

    1.8

    1GSBH540D700--

    4.7

    57.5

    35

    50

    35

    220

    1034

    31

    2.1

    1GSBH547D700--

    4.7

    57.5

    30

    45

    35

    220

    1034

    30.5

    2.1

    1GSBH547D700--

    5.0

    57.5

    35

    50

    35

    220

    1100

    31

    2.1

    1GSBH550D700--

    5.0

    57.5

    30

    45

    35

    220

    1100

    30.5

    2.1

    1GSBH550D700--

    5.6

    57.5

    35

    50

    35

    220

    1232

    32

    2.0

    1GSBH556D700--

    6.8

    57.5

    35

    50

    35

    220

    1496

    32

    2.0

    1GSBH568D700--

    10

    57.5

    42.5

    56

    35

    220

    2200

    33

    1.5

    1GSBH510D700--

    850VDC (450VAC)

    Cn

    (μF)

    Dimension(mm)

    Ls

    (nH)



    dv/dt

    (V/μs)



    Ipeak

    (A)

    Irms@70℃@100KHz(A)

    ESR@10KHz

    (mΩ)

    Part number

    L

    B

    H

    0.82

    42.5

    24.5

    27.5

    25

    400

    328

    15

    3.1

    1GSBH482D850--

    1.0

    42.5

    24.5

    27.5

    25

    400

    400

    17.5

    2.8

    1GSBH510D850--

    1.0

    42.5

    22

    30

    25

    400

    400

    17

    2.8

    1GSBH510D850--

    1.5

    42.5

    33.5

    35.5

    25

    400

    600

    23

    2.2

    1GSBH515D850--

    1.5

    42.5

    28

    37

    25

    400

    600

    22

    2.2

    1GSBH515D850--

    2.0

    42.5

    33.5

    35.5

    25

    400

    800

    24

    2.2

    1GSBH520D850--

    2.2

    42.5

    30

    45

    25

    400

    880

    27

    2.2

    1GSBH522D850--

    2.5

    42.5

    33

    45

    25

    400

    1000

    27

    2.0

    1GSBH525D850--

    2.5

    42.5

    30

    45

    25

    400

    1000

    26.5

    2.0

    1GSBH525D850--

    3.0

    57.5

    30

    45

    35

    280

    840

    28

    1.9

    1GSBH530D850--

    3.3

    57.5

    30

    45

    35

    280

    924

    28.5

    2.2

    1GSBH533D850--

    4.0

    57.5

    35

    50

    35

    280

    1120

    30

    2.1

    1GSBH540D850--

    4.7

    57.5

    35

    50

    35

    280

    1316

    32

    2.0

    1GSBH547D850--

    6.8

    57.5

    42.5

    56

    35

    280

    1904

    33

    1.6

    1GSBH568D850--

    1000VDC (500VAC)

    Cn

    (μF)

    Dimension(mm)

    Ls

    (nH)



    dv/dt

    (V/μs)



    Ipeak

    (A)

    Irms@70℃@100KHz(A)

    ESR@10KHz(mΩ)

    Part number

    L

    B

    H

    0.68

    42.5

    24.5

    27.5

    25

    500

    340

    15

    3.3

    1GSBH468D1000--

    0.75

    42.5

    24.5

    27.5

    25

    500

    375

    15.5

    3.2

    1GSBH475D1000--

    1.0

    42.5

    28

    37

    25

    500

    500

    17

    3.0

    1GSBH510D1000--

    1.2

    42.5

    33.5

    35.5

    25

    500

    600

    22

    2.5

    1GSBH512D1000--

    1.2

    42.5

    28

    37

    25

    500

    600

    21

    2.5

    1GSBH512D1000--

    1.5

    42.5

    33.5

    35.5

    25

    500

    750

    23.5

    2.2

    1GSBH515D1000--

    2.0

    42.5

    33

    45

    25

    500

    1000

    26.5

    2.0

    1GSBH520D1000--

    2.2

    57.5

    30

    45

    35

    350

    770

    26.5

    2.5

    1GSBH522D1000--

    2.5

    57.5

    30

    45

    35

    350

    875

    28

    2.1

    1GSBH525D1000--

    3.0

    57.5

    35

    50

    35

    350

    1050

    31

    2.1

    1GSBH530D1000--

    3.3

    57.5

    35

    50

    35

    350

    1155

    31

    2.0

    1GSBH533D1000--

    5.0

    57.5

    42.5

    56

    35

    350

    1750

    34

    1.8

    1GSBH550D1000--

    1200VDC (600VAC)

    Cn

    (μF)

    Dimension(mm)

    Ls

    (nH)



    dv/dt

    (V/μs)



    Ipeak

    (A)

    Irms@70℃@100KHz(A)

    ESR@10KHz(mΩ)

    Part number

    L

    B

    H

    0.22

    42.5

    24.5

    27.5

    25

    650

    143

    11.5

    5.3

    1GSBH422D1200--

    0.22

    42.5

    15

    26

    25

    650

    143

    11

    5.2

    1GSBH422D1200--

    0.33

    42.5

    24.5

    27.5

    25

    650

    210

    12

    5.2

    1GSBH433D1200--

    0.33

    42.5

    15

    26

    25

    650

    210

    11.5

    5.1

    1GSBH433D1200--

    0.39

    42.5

    24.5

    27.5

    25

    650

    254

    13

    4.6

    1GSBH439D1200--

    0.39

    42.5

    17

    28

    25

    650

    254

    12.5

    4.6

    1GSBH439D1200--

    0.47

    42.5

    24.5

    27.5

    25

    650

    308

    14

    4.1

    1GSBH447D1200--

    0.47

    42.5

    22

    30

    25

    650

    308

    13

    4.1

    1GSBH447D1200--

    0.56

    42.5

    22

    30

    25

    650

    364

    14

    3.8

    1GSBH456D1200--

    0.56

    42.5

    24.5

    27.5

    25

    650

    364

    15

    3.5

    1GSBH456D1200--

    0.68

    42.5

    33.5

    35.5

    25

    650

    442

    19

    3.3

    1GSBH468D1200--

    0.82

    42.5

    33.5

    35.5

    25

    650

    533

    20

    3.1

    1GSBH482D1200--

    1.0

    42.5

    33.5

    35.5

    25

    650

    650

    20.5

    2.8

    1GSBH510D1200--

    1.2

    42.5

    33

    45

    25

    650

    780

    24

    2.5

    1GSBH512D1200--

    1.2

    42.5

    30

    45

    25

    650

    780

    23

    2.5

    1GSBH512D1200--

    1.5

    42.5

    33

    45

    25

    650

    975

    25

    2.2

    1GSBH515D1200--

    1.5

    42.5

    30

    45

    25

    650

    975

    24.5

    2.2

    1GSBH515D1200--

    2.0

    57.5

    30

    45

    35

    455

    910

    27

    1.8

    1GSBH520D1200--

    2.2

    57.5

    35

    50

    35

    455

    1001

    30

    2.4

    1GSBH522D1200--

    2.2

    57.5

    30

    50

    35

    455

    1001

    29

    2.4

    1GSBH522D1200--

    2.5

    57.5

    35

    50

    35

    455

    1138

    32

    2.3

    1GSBH525D1200--

    3.0

    57.5

    35

    50

    35

    455

    1365

    32

    2.1

    1GSBH530D1200--

    4.5

    57.5

    42.5

    56

    35

    455

    2047

    33

    1.8

    1GSBH545D1200--

    1600VDC/1700VDC (650VAC)

    Cn

    (μF)

    Dimension(mm)

    Ls

    (nH)



    dv/dt

    (V/μs)



    Ipeak

    (A)

    Irms@70℃@100KHz(A)

    ESR@10KHz(mΩ)

    Part number

    L

    B

    H

    0.22

    42.5

    24.5

    27.5

    25

    880

    194

    13.5

    5.5

    1GSBH422D1600--

    0.22

    42.5

    17

    28

    25

    880

    194

    13

    5.4

    1GSBH422D1600--

    0.33

    42.5

    24.5

    27.5

    25

    880

    290

    14

    5.0

    1GSBH433D1600--

    0.33

    42.5

    22

    30

    25

    880

    290

    14

    5.0

    1GSBH433D1600--

    0.47

    42.5

    33.5

    35.5

    25

    880

    413

    19

    3.9

    1GSBH447D1600--

    0.47

    42.5

    28

    37

    25

    880

    413

    18

    3.9

    1GSBH447D1600--

    0.56

    42.5

    33.5

    35.5

    25

    880

    492

    20

    3.2

    1GSBH456D1600--

    0.56

    42.5

    28

    37

    25

    880

    492

    20

    3.2

    1GSBH456D1600--

    0.68

    42.5

    33.5

    35.5

    25

    880

    598

    20

    2.8

    1GSBH468D1600--

    0.82

    42.5

    33

    45

    25

    880

    721

    23

    2.5

    1GSBH482D1600--

    0.82

    42.5

    30

    45

    25

    800

    721

    20

    2.5

    1GSBH482D1600--

    1.0

    57.5

    30

    45

    35

    610

    610

    24

    2.8

    1GSBH510D1600--

    1.2

    57.5

    30

    45

    35

    610

    732

    27

    2.8

    1GSBH512D1600--

    1.5

    57.5

    35

    50

    35

    610

    915

    29

    2.6

    1GSBH515D1600--

    2.2

    57.5

    42.5

    56

    35

    610

    1342

    32

    1.8

    1GSBH522D1600--

    2000VDC (700VAC)

    Cn

    (μF)

    Dimension(mm)

    Ls

    (nH)



    dv/dt

    (V/μs)



    Ipeak

    (A)

    Irms@70℃@100KHz(A)

    ESR@10KHz(mΩ)

    Part number

    L

    B

    H

    0.1

    42.5

    24.5

    27.5

    25

    1000

    100

    8

    14

    1GSBH410D2000--

    0.15

    42.5

    24.5

    27.5

    25

    1000

    150

    7.5

    13.5

    1GSBH415D2000--

    0.22

    42.5

    24.5

    27.5

    25

    1000

    220

    12

    5.2

    1GSBH422D2000--

    0.22

    42.5

    22

    30

    25

    1000

    220

    11

    5.2

    1GSBH422D2000--

    0.33

    42.5

    33.5

    35.5

    25

    1000

    330

    17

    4.2

    1GSBH433D2000--

    0.33

    42.5

    28

    37

    25

    1000

    330

    16

    4.2

    1GSBH433D2000--

    0.39

    42.5

    33.5

    35.5

    25

    1000

    390

    18

    3.8

    1GSBH439D2000--

    0.39

    42.5

    28

    37

    25

    1000

    390

    17.5

    3.8

    1GSBH439D2000--

    0.47

    42.5

    33

    45

    25

    1000

    470

    22

    3.2

    1GSBH447D2000--

    0.47

    42.5

    28

    37

    25

    1000

    470

    20

    3.3

    1GSBH447D2000--

    0.56

    42.5

    33

    45

    25

    1000

    560

    23

    3.0

    1GSBH456D2000--

    0.68

    57.5

    30

    45

    35

    700

    476

    23

    3.5

    1GSBH468D2000--

    1.0

    57.5

    35

    50

    35

    700

    700

    28

    2.8

    1GSBH510D2000--

    1.2

    57.5

    35

    50

    35

    700

    840

    30

    2.6

    1GSBH512D2000--

    1.8

    57.5

    42.5

    56

    35

    700

    1260

    35

    2.0

    1GSBH518D2000--

    3000VDC (800VAC)

    Cn

    (μF)

    Dimension(mm)

    Ls

    (nH)



    dv/dt

    (V/μs)



    Ipeak

    (A)

    Irms@70℃@100KHz(A)

    ESR@10KHz(mΩ)

    Part number

    L

    B

    H

    0.047

    42.5

    24.5

    27.5

    25

    1600

    75

    4.5

    17

    1GSBH347D3000--

    0.068

    42.5

    24.5

    27.5

    25

    1600

    108

    9

    17

    1GSBH368D3000--

    0.1

    42.5

    33.5

    35.5

    25

    1600

    160

    12

    6.0

    1GSBH410D3000--

    0.15

    42.5

    33.5

    35.5

    25

    1600

    240

    15

    6.0

    1GSBH415D3000--

    0.22

    42.5

    33

    45

    25

    1600

    352

    18

    1.5

    1GSBH422D3000--

    0.22

    42.5

    30

    45

    25

    1600

    352

    17

    1.5

    1GSBH422D3000--

    0.33

    57.5

    30

    45

    35

    870

    288

    22

    4.2

    1GSBH433D3000--

    0.47

    57.5

    35

    50

    35

    870

    408

    23

    3.8

    1GSBH447D3000--

    0.56

    57.5

    35

    50

    35

    870

    487

    23

    3.8

    1GSBH456D3000--

    0.82

    57.5

    42.5

    56

    35

    870

    714

    30

    3.0

    1GSBH482D3000--

    1.0

    57.5

    42.5

    56

    35

    870

    870

    30

    2.8

    1GSBH510D3000--

    1.2

    57.5

    42.5

    56

    35

    870

    1044

    35

    2.5

    1GSBH512D3000--

    1.5

    57.5

    42.5

    56

    35

    870

    1305

    35

    2.2

    1GSBH515D3000--

    • 点击刷新
