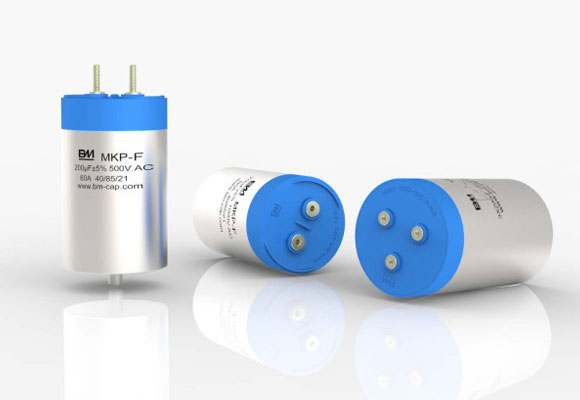

MKP-F 交流滤波圆形铝壳干式系列
- 产品简介：
- 问：BM电容器常规外表颜色表示什么意思?
- 答：BM电容器为了区分环保产品和非环保产品，对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
- 问：BM电容器使用寿命如何分等级?
- 答：根据CQC标准，CBB电容的使用寿命等级分四个等级，使用(连续运行)寿命如下：
- 问：MKP是什么意思?
- 答：MKP是德国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
- 问：CBB是什么意思?
- 答：CBB是中国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器中的P0和P2表示的是什么意思?
- 答：答：BM电容器中的P0表示不防爆，P2表示防爆。安全膜类电容防爆原理，金属化电极采用微保险丝网状结构(如图一)，在电容运行发生故障时，通过微保险丝断开，自动切断电源，从而防止故障扩大，达到自我安全保护目的。
- 问：BM电容器容差有哪些?各个容差用什么字母表示?
- 答： BM电容器常有容差有：
产品详情
联系我们
产品展示
.jpg)
产品说明：
|
外径ΦD（mm） |
间距P（mm） |
接线方式 Connection |
安装方式 Installation |
|
Φ76 |
32 |
M6铜螺母/M8铜螺栓 |
平底/M12螺栓 |
|
Φ86 |
32 |
||
|
Φ96 |
32 |
||
|
Φ116 |
50 |
||
|
Φ136 |
50 |
★特点
□高稳定性，可靠性
□具有优良的自愈特性
□能承受较高的纹波电流及峰值电流、电压
□干式设计，安装方式灵活
★应用场合
□适用于电力电子设备、变频器UPS电源、光伏逆变中的交流滤波电路
★技术要求
|
引用标准 |
GB/T17702，IEC61071 |
||
|
气候类别 |
40/85/21 |
||
|
工作温度范围 |
-40℃～85℃ |
||
|
存储温度范围 |
-40℃～85℃ |
||
|
电压范围 |
400VAC～1000VAC |
||
|
容量范围 |
6.8μF～820μF |
||
|
容量允许偏差 |
±5%（J）/±10%（K） |
||
|
损耗角正切值 |
≤2×10-3(100Hz，1V，20±5℃) |
||
|
耐电压 |
极壳 |
3000V.AC 60S 2Ui+1000V.AC |
|
|
极间 |
1.75Un（60S，20±5℃） |
||
|
绝缘电阻 |
IR×Cn≥5000S(at20±5℃ 100V.DC 60S) |
||
|
最高使用海拔 |
2000m |
||
|
最大电极扭距 |
M6：5N·m |
M8：6N·m |
|
|
平均寿命 |
After 60 000 hours at Urms、fN、 50℃ I△C/CI≤3% |
||
|
最大安装扭距 |
10Nm |
||
备注：如果海拔使用高度超过2000m，应该考虑海拔对对流冷却和外绝缘的影响
★技术参数
|
400V/450VAC |
|||||||
|
Cn (μF) |
Dimension |
Irms@45℃10KHz(A) |
ESR1.0KHz (mΩ) |
Rth (K/W) |
Part number |
||
|
ΦD (mm) |
H (mm) |
P (mm) |
|||||
|
50 |
76 |
70 |
32 |
30 |
2.5 |
5.2 |
1GFK650A400--- |
|
100 |
76 |
95 |
32 |
40 |
2.1 |
4.4 |
1GFK710A400-- |
|
150 |
76 |
125 |
32 |
40 |
1.5 |
4.0 |
1GFK715A400-- |
|
200 |
76 |
175 |
32 |
60 |
1.1 |
3.4 |
1GFK720A400-- |
|
250 |
86 |
175 |
32 |
70 |
1.3 |
3.2 |
1GFK725A400-- |
|
320 |
96 |
175 |
32 |
80 |
0.9 |
2.8 |
1GFK732A400-- |
|
350 |
96 |
175 |
32 |
100 |
0.9 |
2.1 |
1GFK735A400-- |
|
420 |
116 |
175 |
50 |
100 |
0.6 |
1.9 |
1GFK742A400-- |
|
500V/550VAC |
|||||||
|
Cn (μF) |
Dimension |
Irms@45℃10KHz(A) |
ESR1.0KHz (mΩ) |
Rth (K/W) |
Part number |
||
|
ΦD (mm) |
H (mm) |
P (mm) |
|||||
|
50 |
76 |
70 |
32 |
40 |
2.5 |
5.2 |
1GFK650A500-- |
|
100 |
86 |
95 |
32 |
50 |
2.1 |
4.4 |
1GFK710A500-- |
|
180 |
96 |
125 |
32 |
60 |
1.5 |
4.0 |
1GFK718A500-- |
|
200 |
86 |
175 |
32 |
70 |
1.1 |
3.4 |
1GFK720A500-- |
|
250 |
96 |
175 |
32 |
85 |
1.3 |
3.2 |
1GFK725A500-- |
|
350 |
96 |
225 |
32 |
100 |
0.9 |
2.8 |
1GFK735A500-- |
|
420 |
116 |
145 |
50 |
100 |
0.9 |
2.1 |
1GFK742A500-- |
|
690VAC |
|||||||
|
Cn (μF) |
Dimension |
Irms@45℃10KHz(A) |
ESR1.0KHz (mΩ) |
Rth (K/W) |
Part number |
||
|
ΦD (mm) |
H (mm) |
P (mm) |
|||||
|
50 |
76 |
95 |
32 |
40 |
2.5 |
5.2 |
1GFK650A690-- |
|
100 |
76 |
175 |
32 |
60 |
2.1 |
4.4 |
1GFK710A690-- |
|
200 |
96 |
225 |
32 |
70 |
1.5 |
4.0 |
1GFK720A690-- |
|
250 |
116 |
175 |
50 |
80 |
1.1 |
3.4 |
1GFK725A690-- |
|
300 |
116 |
225 |
50 |
100 |
0.9 |
2.8 |
1GFK730A690-- |
|
420 |
136 |
225 |
50 |
100 |
0.9 |
2.1 |
1GFK742A690-- |
|
400V/450VAC |
|||||||||
|
Cn (μF) |
Dimension |
Irms (A) |
ESL (nH) |
ESR 1.0KHz(mΩ) |
Rth (K/W) |
Part number |
|||
|
ΦD (mm) |
H (mm) |
P (mm) |
φd (mm) |
||||||
|
3×110 |
116 |
130 |
43.3 |
50 |
3×50 |
100 |
3×1.8 |
4.5 |
1GFK711A400-- |
|
3×145 |
116 |
145 |
43.3 |
50 |
3×60 |
110 |
3×1.75 |
3.8 |
1GKF7145A400-- |
|
3×175 |
116 |
210 |
43.3 |
50 |
3×75 |
120 |
3×1.75 |
3.5 |
1GFK7175A400-- |
|
3×200 |
136 |
225 |
52 |
60 |
3×85 |
125 |
3×1.6 |
2.1 |
1GFK720A400-- |
|
500V/550VAC |
|||||||||
|
Cn (μF) |
Dimension |
Irms (A) |
ESL (nH) |
ESR 1.0KHz(mΩ) |
Rth (K/W) |
Part number |
|||
|
ΦD (mm) |
H (mm) |
P (mm) |
φd (mm) |
||||||
|
3×100 |
116 |
180 |
43.3 |
50 |
3×45 |
100 |
3×1.8 |
4.5 |
1GFK710A500-- |
|
3×120 |
116 |
145 |
43.3 |
50 |
3×50 |
110 |
3×1.75 |
3.8 |
1GFK712A500-- |
|
3×125 |
136 |
180 |
52 |
60 |
3×75 |
120 |
3×1.65 |
3.5 |
1GFK7125A500-- |
|
3×135 |
136 |
225 |
52 |
60 |
3×80 |
130 |
3×1.6 |
2.1 |
1GFK7135A500-- |
|
690VAC |
|||||||||
|
Cn (μF) |
Dimension |
Irms (A) |
ESL (nH) |
ESR 1.0KHz(mΩ) |
Rth (K/W) |
Part number |
|||
|
ΦD (mm) |
H (mm) |
P (mm) |
φd (mm) |
||||||
|
3×49 |
116 |
225 |
43.3 |
50 |
3×60 |
120 |
3×2.2 |
2.1 |
1GFK645A690-- |
|
3×55.7 |
136 |
225 |
52 |
60 |
3×60 |
130 |
3×2.1 |
3.8 |
1GFK6557A690-- |
|
850VAC |
|||||||||
|
Cn (μF) |
Dimension |
Irms (A) |
ESL (nH) |
ESR 1.0KHz(mΩ) |
Rth (K/W) |
Part number |
|||
|
ΦD (mm) |
H (mm) |
P (mm) |
φd (mm) |
||||||
|
3×41.9 |
116 |
225 |
43.3 |
50 |
3×60 |
120 |
3×2.2 |
2.1 |
1GFK645A690-- |
|
3×55.7 |
136 |
225 |
52 |
60 |
3×80 |
130 |
3×1.85 |
1.8 |
1GFK6557A690-- |
