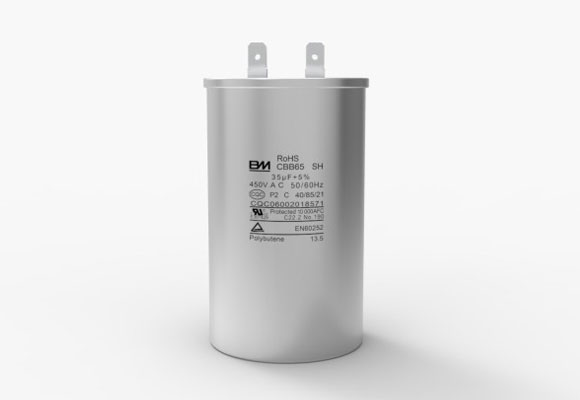

MKP-F 交流滤波圆形铝壳油式系列
- 产品简介：
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
- 问：BM电容器中的P0和P2表示的是什么意思?
- 答：答：BM电容器中的P0表示不防爆，P2表示防爆。安全膜类电容防爆原理，金属化电极采用微保险丝网状结构(如图一)，在电容运行发生故障时，通过微保险丝断开，自动切断电源，从而防止故障扩大，达到自我安全保护目的。
- 问：BM电容器容量的单位是什么?各个单位如何转换?
- 答：BM电容器容量单位是F(法拉)。 F(法拉)的转换公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做电容的单位。
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
- 问：BM电容器容差有哪些?各个容差用什么字母表示?
- 答： BM电容器常有容差有：
- 问：CBB是什么意思?
- 答：CBB是中国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
产品详情
联系我们
产品展示
.jpg)
产品说明：
平底安装结构 底螺杆安装
★特点
□高稳定性，可靠性
□具有优良的自愈特性
□能承受较高的纹波电流及峰值电流、电压
□干式、油浸式设计，安装方式灵活
★应用场合
□适用于电力电子设备的无功补偿、变频器UPS电源、光伏逆变中的交流滤波电路
★技术要求
|
引用标准 |
GB/T12747-1，IEC60381-1 |
|
|
气候类别 |
40/55/21 |
|
|
工作温度范围 |
-40℃～55℃ |
|
|
存储温度范围 |
-40℃～85℃ |
|
|
电压范围 |
400 VAC～690VAC |
|
|
容量范围 |
10μF～200μF |
|
|
容量允许偏差 |
±5%（J）/±10%（K） |
|
|
损耗角正切值 |
≤2×10-3(100Hz，1V，20±5℃) |
|
|
耐电压 |
极壳 |
3000V.AC 60S 2Ui+1000V.AC |
|
极间 |
2.15Un（60S，20±5℃） |
|
|
绝缘电阻 |
IR×Cn≥5000S(at20±5℃ 100V.DC 60S) |
|
|
最高使用海拔 |
2000m |
|
备注：如果海拔使用高度超过2000m，应该考虑海拔对对流冷却和外绝缘的影响
★技术参数
|
400VAC/415VAC |
|||||
|
Cn (μF) |
Dimension |
ESR1.0KHz (mΩ) |
Part number |
||
|
ΦD (mm) |
H (mm) |
||||
|
10 |
40 |
65 |
16 |
|
|
|
15 |
45 |
65 |
11 |
|
|
|
20 |
45 |
65 |
8 |
|
|
|
25 |
45 |
85 |
6.5 |
|
|
|
30 |
50 |
85 |
5.5 |
|
|
|
40 |
50 |
100 |
4 |
|
|
|
50 |
50 |
110 |
3.5 |
|
|
|
60 |
55 |
110 |
3 |
|
|
|
70 |
55 |
125 |
2.5 |
|
|
|
80 |
60 |
125 |
2.5 |
|
|
|
90 |
60 |
125 |
2 |
|
|
|
100 |
60 |
145 |
2 |
|
|
|
450VAC |
|||||
|
Cn (μF) |
Dimension |
ESR1.0KHz (mΩ) |
Part number |
||
|
ΦD (mm) |
H (mm) |
||||
|
10 |
40 |
75 |
16 |
|
|
|
15 |
45 |
75 |
11 |
|
|
|
20 |
45 |
85 |
8 |
|
|
|
25 |
50 |
85 |
6.5 |
|
|
|
30 |
50 |
100 |
5.5 |
|
|
|
40 |
50 |
115 |
4 |
|
|
|
50 |
55 |
125 |
3.5 |
|
|
|
60 |
60 |
125 |
3 |
|
|
|
70 |
60 |
135 |
2.5 |
|
|
|
80 |
60 |
145 |
2.5 |
|
|
|
90 |
65 |
145 |
2 |
|
|
|
100 |
70 |
150 |
2 |
|
|
|
500VAC |
|||||
|
Cn (μF) |
Dimension |
ESR1.0KHz (mΩ) |
Part number |
||
|
ΦD (mm) |
H (mm) |
||||
|
10 |
45 |
75 |
16 |
|
|
|
15 |
50 |
85 |
11 |
|
|
|
20 |
50 |
100 |
8 |
|
|
|
25 |
50 |
115 |
6.5 |
|
|
|
30 |
55 |
125 |
5.5 |
|
|
|
40 |
60 |
135 |
4 |
|
|
|
50 |
60 |
145 |
3.5 |
|
|
|
60 |
70 |
150 |
3 |
|
|
|
70 |
70 |
160 |
2.5 |
|
|
|
80 |
70 |
180 |
2.5 |
|
|
