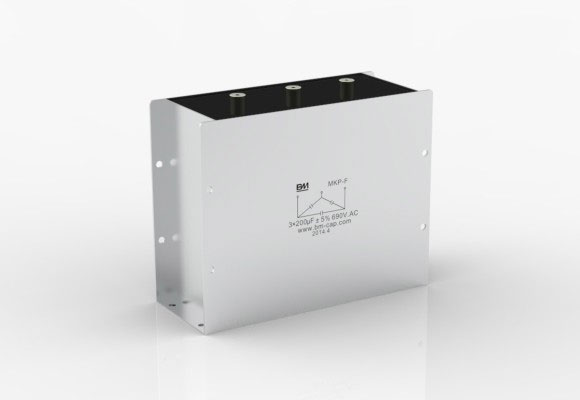

MKP-F 交流滤波金属壳干式系列
- 产品简介：
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器容差有哪些?各个容差用什么字母表示?
- 答： BM电容器常有容差有：
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
- 问：BM电容器上印的标示各表示什么意思?
- 答：BM电容器有多个类型的电容，我们以几个典型类型的印字来说明一下。
- 问：BM电容器使用寿命如何分等级?
- 答：根据CQC标准，CBB电容的使用寿命等级分四个等级，使用(连续运行)寿命如下：
- 问：BM电容器常规引出方式有哪些?
- 答：BM电容器引出方式有：引线，插针，插片，端子。端子分187#(宽4.8mm)，250#(宽6.3mm)。
- 问：MKP是什么意思?
- 答：MKP是德国对金属化聚丙烯薄膜电容的简称。
产品详情
联系我们
产品展示
.jpg)
产品说明：
底侧部安装结构 底部安装结构
|
Case cpde |
L |
B |
H |
C |
d |
Output |
Torque |
|
F4 |
225 |
120 |
170 |
80 |
7 |
M8×10 |
8.5NM.MAX |
|
F5 |
225 |
120 |
235 |
100 |
7 |
M8×10 |
8.5NM.MAX |
|
F6 |
295 |
120 |
235 |
100 |
9 |
M10×10 |
12NM.MAX |
|
F7 |
365 |
120 |
235 |
120 |
9 |
M10×10 |
12NM.MAX |
★特点
□高稳定性，可靠性
□具有优良的自愈特性
□能承受较高的纹波电流及峰值电流、电压
□干式设计，安装方式灵活，可选取三角形接法和星形接法
★应用场合
□适用于电力电子设备、UPS电源、光伏逆变中的交流滤波电路
★技术要求
|
引用标准 |
GB/T17702，IEC61071 |
||
|
气候类别 |
40/85/21 |
||
|
工作温度范围 |
-40℃～85℃ |
||
|
存储温度范围 |
-40℃～85℃ |
||
|
电压范围 |
400 VAC～1000VAC |
||
|
容量范围 |
3×20μF～3×500μF |
||
|
容量允许偏差 |
±5%（J）/±10%（K） |
||
|
介质损耗角正切值 |
≤2×10-3(100Hz，1V，20±5℃) |
||
|
耐电压 |
极壳 |
3000V.AC 60S 2Ui+1000V.AC |
|
|
极间 |
1.5Un（60S，20±5℃） |
||
|
绝缘电阻 |
IR×Cn≥5000S(at20±5℃ 100V.DC 60S) |
||
|
最高使用海拔 |
2000m |
||
|
最大电极扭距 |
M6：5N·m |
M8：6N·m |
|
|
平均寿命 |
After 60 000 hours at Urms、fN、 50℃ I△C/CI≤3% |
||
备注：如果海拔使用高度超过2000m，应该考虑海拔对对流冷却和外绝缘的影响
★技术参数
|
Un (V．AC) |
Cn (μF) |
外形编码 |
ESR@1KHz (mΩ) |
Irms@45℃10KHz (A) |
Rth (K/W) |
Weight (Kg) |
Part number |
|
400/450 |
3×200 |
F4 |
3×0.95 |
3×70 |
1.11 |
6.3 |
1GFZ720-3A400-- |
|
3×300 |
F5 |
3×0.89 |
3×90 |
0.86 |
8.7 |
1GFZ730-3A400-- |
|
|
3×400 |
F6 |
3×0.82 |
3×120 |
0.71 |
11.2 |
1GFZ740-3A400-- |
|
|
3×500 |
F7 |
3×0.79 |
3×160 |
0.60 |
14.5 |
1GFZ750-3A400-- |
|
|
500 |
3×120 |
F4 |
3×1.02 |
3×50 |
1.12 |
6.2 |
1GFZ712-3A500-- |
|
3×180 |
F5 |
3×0.95 |
3×70 |
0.86 |
8.7 |
1GFZ718-3A500-- |
|
|
3×240 |
F6 |
3×0.82 |
3×100 |
0.71 |
11.2 |
1GFZ724-3A500-- |
|
|
3×300 |
F7 |
3×0.84 |
3×120 |
0.60 |
14.5 |
1GFZ730-3A500-- |
|
|
550 |
3×90 |
F4 |
3×1.85 |
3×50 |
1.12 |
6.2 |
1GFZ690-3A550-- |
|
3×135 |
F5 |
3×1.5 |
3×60 |
0.86 |
8.7 |
1GFZ7135-3A550-- |
|
|
3×180 |
F6 |
3×1.29 |
3×80 |
0.71 |
11.2 |
1GFZ718-3A550-- |
|
|
3×225 |
F7 |
3×1.15 |
3×100 |
0.60 |
14.5 |
1GFZ7225-3A550-- |
|
|
690 |
3×50 |
F4 |
3×2.03 |
3×40 |
1.12 |
6.2 |
1GFZ650-3A690-- |
|
3×75 |
F5 |
3×1.64 |
3×60 |
0.86 |
8.7 |
1GFZ775-3A690-- |
|
|
3×100 |
F6 |
3×1.39 |
3×80 |
0.71 |
11.2 |
1GFZ710-3A690-- |
|
|
3×125 |
F7 |
3×1.28 |
3×100 |
0.60 |
14.5 |
1GFZ7125-3A690-- |
