焊机专用 直流滤波系列
- 产品简介：
- 问：BM电容器常规安装方式有哪些?
- 答： BM电容器的安装方式有：正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。 (如图二)
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器使用寿命如何分等级?
- 答：根据CQC标准，CBB电容的使用寿命等级分四个等级，使用(连续运行)寿命如下：
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
- 问：BM电容器常规外表颜色表示什么意思?
- 答：BM电容器为了区分环保产品和非环保产品，对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
- 问：MKP是什么意思?
- 答：MKP是德国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器容量的单位是什么?各个单位如何转换?
- 答：BM电容器容量单位是F(法拉)。 F(法拉)的转换公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做电容的单位。
产品详情
联系我们

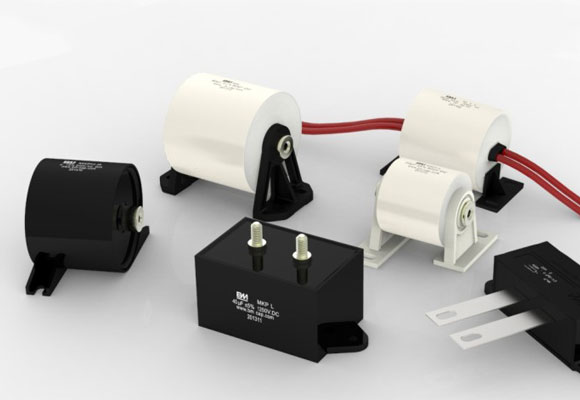

产品展示
.jpg)
产品说明：
★特点
□寿命长
□承受纹波电流能力强
□等效串联电阻小、杂散电感低
□自愈能力强
□应用于直流滤波电路中，可替代电解电容
★应用场合
□逆变焊机设备上
典型线路图
|
引用标准 |
GB/T17702，IEC61071 |
|
|
气候类别 |
40/85/21 |
|
|
工作温度范围 |
-40℃～85℃ |
|
|
存储温度范围 |
-40℃～85℃ |
|
|
电压范围 |
500 VDC～2000VDC |
|
|
容量范围 |
5μF～500μF |
|
|
容量允许偏差 |
±5%（J）/±10%（K） |
|
|
损耗角正切值 |
2×10-4 |
|
|
耐电压 |
1.5Un（60S，20±5℃） |
|
|
绝缘电阻 |
IR×Cn≥5000S(at20±5℃ 100V.DC 60S) |
|
|
过电压 |
1.1Un 30% of on-load-dur. |
|
|
1.15Un 30min/day |
||
|
1.2Un 5min/day |
||
|
1.3Un 1min/day |
||
|
最高使用海拔 |
2000m |
|
|
最大电极扭距 |
M6：5Nm |
M8：6Nm |
|
最大安装扭距 |
10Nm |
|
|
预期寿命 |
20 000h（Un，θhs=70℃） |
|
|
失效率 |
50FIT |
|
★外观与性能参数
A类结构
|
容量 (μF) |
电压 （V.DC） |
Irms (A) |
D (mm) |
L （mm） |
L2 (mm) |
P (mm) |
物料品号 |
|
10 |
800 |
30 |
42 |
40 |
60 |
46 |
1GLY610D800-16 |
|
20 |
800 |
50 |
45 |
40 |
60 |
46 |
1GLY620D800-24 |
|
20 |
1400 |
50 |
44 |
40 |
60 |
46 |
1GLY620D1400-03 |
|
30 |
800 |
55 |
53 |
40 |
60 |
46 |
1GLY630D800-- |
|
40 |
800 |
50 |
52 |
50 |
70 |
56 |
1GLY640D800-- |
|
50 |
800 |
60 |
58 |
50 |
70 |
56 |
1GLY650D800-- |
B类结构
|
容量 (μF) |
电压 （V.DC） |
Irms (A) |
D (mm) |
L (mm) |
L2 (mm) |
P mm) |
物料品号 |
|
40 |
800 |
60 |
53 |
50 |
69 |
72 |
11GLY640D800-04 |
|
60 |
800 |
60 |
62 |
50 |
64 |
72 |
1GLY660D800-07 |
|
100 |
800 |
50 |
60 |
60 |
74 |
82 |
1GLY710D800-03 |
|
200 |
800 |
60 |
66 |
60 |
80 |
82 |
1GLY720D800-02 |
|
250 |
800 |
65 |
74 |
60 |
80 |
82 |
1GLY725D800-- |
|
300 |
800 |
65 |
70 |
75 |
95 |
97 |
1GLY730D800-- |
C类结构
|
容量 (μF) |
电压 （V.DC） |
Irms (A) |
D (mm) |
L (mm) |
P (mm) |
物料品号 |
|
30 |
700/800 |
40 |
46 |
44 |
62 |
11GLY630D700-03 |
|
60 |
700/800 |
50 |
54 |
54 |
72 |
1GLY660D700-02 |
D类结构
|
容量 (μF) |
电压 （V.DC） |
Irms (A) |
P (mm) |
物料品号 |
|
30 |
1250 |
35 |
23/28 |
1GLBH630D1250-01 |
|
40 |
1250 |
40 |
23/28 |
1GLBH640D1250-01 |
E类结构
|
容量 (μF) |
电压 （V.DC） |
Irms (A) |
D (mm) |
L (mm) |
B (mm) |
物料品号 |
|
20 |
1400 |
30 |
50 |
60 |
68 |
1GLB620D1400-04 |
|
25 |
1400 |
30 |
50 |
60 |
68 |
1GLB625D1400-01 |
|
40 |
1400 |
50 |
63 |
50 |
80 |
1GLB640D1400-01 |
F类结构
|
容量 (μF) |
电压 （V.DC） |
Irms (A) |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
P2 (mm) |
E (mm) |
B2 (mm) |
物料品号 |
|
2×10 |
400 |
2×15 |
76 |
31 |
36 |
26 |
92 |
56 |
20 |
1GLZ610-2D400-02 |
|
2×16 |
400 |
2×30 |
106 |
44 |
32 |
23 |
120.5 |
63 |
30 |
1GLZ616-2D400-04 |
|
2×16 |
400 |
2×30 |
106 |
44 |
32 |
28 |
120.5 |
63 |
22 |
1GLZ616-2D400-05 |
|
2×25 |
400 |
2×30 |
106 |
44 |
45 |
23 |
120.5 |
63 |
30 |
1GLZ625-2D400-05 |
|
2×30 |
400 |
2×30 |
106 |
44 |
45 |
28 |
120.5 |
63 |
30 |
1GLZ630-2D400-02 |
