感应加热用 高压谐振模块系列
- 产品简介：
- 问：BM电容器电压单位是什么?
- 答：BM电容器电压单位有：VAC(交流电压)和VDC(直流电压)。
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
- 问：BM电容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么类型的电容?
- 答：BM电容中MKPH表示的是高压谐振电容器;MKPH-R表示的是工业类谐振电容器;MKPH-S表示的是工业类缓冲吸收电容器;MKP-L表示的是工业类滤波电容器。
- 问：BM电容器上印的标示各表示什么意思?
- 答：BM电容器有多个类型的电容，我们以几个典型类型的印字来说明一下。
- 问：CBB是什么意思?
- 答：CBB是中国对金属化聚丙烯薄膜电容的简称。
- 问：BM电容器常规外表颜色表示什么意思?
- 答：BM电容器为了区分环保产品和非环保产品，对电容器外表以不同的颜色来表示。其中黑色表示非环保产品;蓝色、灰白色、黄色、褐色表示环保产品。
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
- 问：BM电容器中的P0和P2表示的是什么意思?
- 答：答：BM电容器中的P0表示不防爆，P2表示防爆。安全膜类电容防爆原理，金属化电极采用微保险丝网状结构(如图一)，在电容运行发生故障时，通过微保险丝断开，自动切断电源，从而防止故障扩大，达到自我安全保护目的。
产品详情
联系我们
产品展示
.jpg)
产品说明：
 |
|

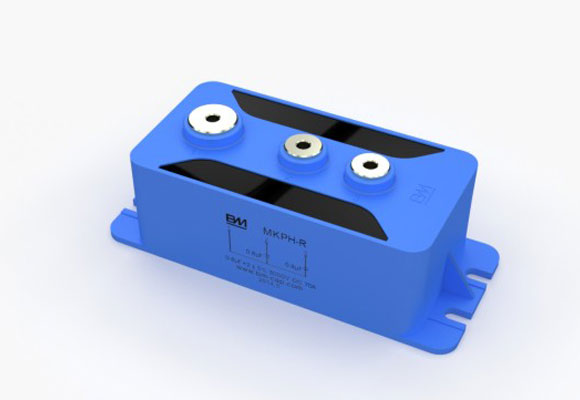

半桥模块式结构
|
|
|
 |
|
全桥模块式结构
|
★特点
□阻燃PBT塑壳封装、阻燃环氧灌封
□具有耐压高、过电流能力强、温升低、频率特性好
□等效串联电阻小、杂散电感低
□安装简便、灵活
★应用场合
□ 广泛应用于商用电磁灶、工业感应加热设备等电力电子设备中在谐振电路使用
★技术要求
|
引用标准 |
GB/3984，IEC60110 |
|
气候类别 |
40/105/21 |
|
工作温度范围（外壳） |
-40～105℃ |
|
电压范围 |
1600～6000V.DC |
|
容量范围 |
0.1～10μF |
|
容量允许偏差 |
±5%（J）/±10%（K） |
|
损耗角正切值 |
10×10-4 |
|
耐电压 |
1.5Un（60S，20±5℃） |
|
绝缘电阻 |
≥5000S(500VDC,60S) |
|
过电压 |
1.1Un 30% of on-load-dur.·0 |
|
1.15Un 30min/day |
|
|
1.2Un 5min/day |
|
|
1.3Un 1min/day |
|
|
最高使用海拔 |
2000m |
|
预期寿命 |
20 000h（Un，θhs=70℃） |
|
失效率 |
50FIT |
备注：如果海拔使用高度超过2000m，应该考虑海拔对对流冷却和外绝缘的影响
|
半桥谐振式 2000VDC |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak （A） |
ESR@10KHz(mΩ) |
推荐使用设备功率KW |
Part number |
|||
|
L |
B |
H |
L2 |
|||||||
|
2×0.68 |
178 |
78 |
35 |
153 |
2×70 |
1000 |
680 |
16 |
15~25 |
1GRZ468-2D2000-- |
|
2×1.0 |
178 |
78 |
35 |
153 |
2×80 |
1000 |
1000 |
11 |
15~30 |
1GRZ510-2D2000-- |
|
2×1.2 |
178 |
78 |
35 |
153 |
2×70 |
1000 |
1200 |
9.5 |
15~30 |
1GRZ512-2D2000-- |
|
2×1.4 |
178 |
78 |
35 |
153 |
2×80 |
1000 |
1400 |
8 |
15~30 |
1GRZ514-2D2000-- |
|
2×1.6 |
178 |
78 |
35 |
153 |
2×80 |
1000 |
1600 |
7 |
25~30 |
1GRZ516-2D2000-- |
|
2×1.9 |
178 |
78 |
35 |
153 |
2×80 |
1000 |
1900 |
5 |
25~30 |
1GRZ519-2D2000-- |
|
半桥谐振式 3000VDC |
||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@50KHz（A） |
dv/dt (V/μs) |
Ipeak （A） |
ESR@10KHz(mΩ) |
推荐使用设备功率 |
Part number |
|||
|
L |
B |
H |
L2 |
|||||||
|
2×0.5 |
155 |
65 |
45 |
125 |
2×60 |
1200 |
600 |
10 |
10~15 |
1GRZ450-2D3000-- |
|
2×0.6 |
155 |
65 |
45 |
125 |
2×60 |
1200 |
720 |
8 |
15~20 |
1GRZ460-2D3000-- |
|
2×0.7 |
155 |
65 |
45 |
125 |
2×60 |
1200 |
840 |
7 |
15~20 |
1GRZ470-2D3000-- |
|
2×0.8 |
175 |
74 |
45 |
145 |
2×70 |
1200 |
960 |
6 |
15~20 |
1GRZ480-2D3000-- |
|
2×0.9 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1080 |
5.5 |
25~30 |
1GRZ490-2D3000-- |
|
2×1.0 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1200 |
5 |
25~30 |
1GRZ510-2D3000-- |
|
2×1.2 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1440 |
4 |
25~30 |
1GRZ512-2D3000-- |
|
2×1.3 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1560 |
3.5 |
25~30 |
1GRZ513-2D3000-- |
|
2×1.4 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1680 |
3 |
25~30 |
1GRZ514-2D3000-- |
|
2×1.5 |
175 |
74 |
45 |
145 |
2×80 |
1200 |
1800 |
3 |
25~30 |
1GRZ515-2D3000-- |
|
全桥谐振式 3600~4000VDC |
|||||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@100KHz（A） |
dv/dt (V/μs) |
Ipeak （A） |
ESR@10KHz(mΩ) |
Part number |
|||||||
|
L |
B |
H |
L2 |
L3 |
P |
D |
M |
||||||
|
0.30 |
175 |
75 |
30 |
145 |
161.5 |
56 |
15 |
M6 |
70 |
1000 |
300 |
16 |
1GRZ430D4000-02 |
|
0.60 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
600 |
8.0 |
1GRZ460D3600-01 |
|
0.70 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
700 |
7.0 |
1GRZ470D3600-02 |
|
0.80 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
800 |
6.0 |
1GRZ480D3600--- |
|
0.90 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
900 |
5.5 |
1GRZ490D3600--- |
|
1.0 |
155 |
65 |
46 |
125 |
141.5 |
56 |
15 |
M6 |
100 |
1000 |
1000 |
5.0 |
1GRZ510D3600--- |
|
1.2 |
175 |
74 |
46 |
145 |
161.5 |
56 |
15 |
M6 |
100 |
1000 |
1200 |
4.0 |
1GRZ512D3600--- |
|
1.4 |
175 |
74 |
46 |
145 |
161.5 |
56 |
15 |
M6 |
100 |
1000 |
1300 |
4.0 |
1GRZ514D3600--- |
|
全桥谐振式 6000VDC |
|||||||||||||
|
Cn (μF) |
Dimension(mm) |
Irms@70℃@50KHz（A） |
dv/dt (V/μs) |
Ipeak （A） |
ESR@10KHz(mΩ) |
Part number |
|||||||
|
L |
B |
H |
L2 |
L3 |
P |
D |
M |
||||||
|
0.43 |
195 |
84 |
45 |
165 |
181.5 |
80 |
20 |
M8 |
80 |
1200 |
516 |
15 |
1GRZ443D6000-01 |
|
0.50 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
600 |
13 |
1GRZ450D6000-01 |
|
0.85 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1020 |
7.5 |
1GRZ485D6000-01 |
|
1.0 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1200 |
6.5 |
1GRZ510D6000-01 |
|
1.1 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1320 |
6.0 |
1GRZ511D6000-01 |
|
1.2 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1440 |
5.5 |
1GRZ512D6000-01 |
|
1.3 |
210 |
90 |
84 |
180 |
196.5 |
80 |
20 |
M8 |
160 |
1200 |
1560 |
5.0 |
1GRZ513D6000-01 |
