感应加热用 高压谐振外置型系列

  • 产品简介:
常见问题解答
问:BM电容器中的P0和P2表示的是什么意思?
答:答:BM电容器中的P0表示不防爆,P2表示防爆。安全膜类电容防爆原理,金属化电极采用微保险丝网状结构(如图一),在电容运行发生故障时,通过微保险丝断开,自动切断电源,从而防止故障扩大,达到自我安全保护目的。
问:BM电容器容差有哪些?各个容差用什么字母表示?
答:   BM电容器常有容差有:
问:BM电容器常规安装方式有哪些?
答:  BM电容器的安装方式有:正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。   (如图二)
问:CBB是什么意思?
答:CBB是中国对金属化聚丙烯薄膜电容的简称。
问:BM电容器MKPH、MKPH-R、MKPH-S,MKP-L表示的是什么类型的电容?
答:BM电容中MKPH表示的是高压谐振电容器;MKPH-R表示的是工业类谐振电容器;MKPH-S表示的是工业类缓冲吸收电容器;MKP-L表示的是工业类滤波电容器。
问:BM电容器常规引出方式有哪些?
答:BM电容器引出方式有:引线,插针,插片,端子。端子分187#(宽4.8mm),250#(宽6.3mm)。
问:BM电容器的主要参数是什么?
答:BM电容器的主要参数有容量和电压。
问:BM电容器使用寿命如何分等级?
答:根据CQC标准,CBB电容的使用寿命等级分四个等级,使用(连续运行)寿命如下:
  • 产品详情

  • 联系我们

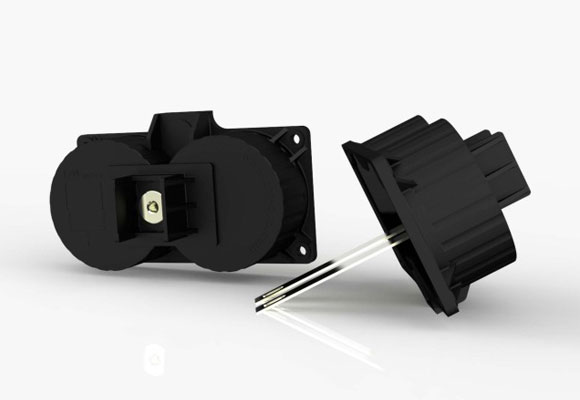

    产品展示

    产品说明:

    半桥结构式

    全桥结构式



    ★特点

    □阻燃PBT塑壳封装、阻燃环氧灌封

    □具有耐压高、过电流能力强、温升低、频率特性好

    □等效串联电阻小、杂散电感低

    □安装简便、灵活



    ★应用场合

    □ 广泛应用于商用电磁灶、工业感应加热设备等电力电子设备中作谐振电容使用



    ★技术要求

    引用标准

    GB/3984,IEC60110

    气候类别

    40/105/21

    工作温度范围(外壳)

    -40℃~105℃

    电压范围

    2000 VDC~4000VDC

    容量范围

    2×0.4μF~2×2μF

    容量允许偏差

    ±5%(J)/±10%(K)

    损耗角正切值

    7×10-4

    耐电压

    1.5Un(60S,20±5℃)

    绝缘电阻

    ≥5000S(500VDC,60S)

    过电压

    1.1Un 30% of on-load-dur.·0

    1.15Un 30min/day

    1.2Un 5min/day

    1.3Un 1min/day

    1.5Un 100ms every time,1000times during the life of the capacitor

    最高使用海拔

    2000m

    预期寿命

    20 000h(Un,θhs=70℃)

    失效率

    50FIT

    备注:如果海拔使用高度超过2000m,应该考虑海拔对对流冷却和外绝缘的影响



    半桥结构式                   3000/4000VDC

    Cn

    (μF)

     P

    (mm)

    Irms@70℃@100KHz(A)

    dv/dt

    (V/μs)

    Ipeak

    (A)

    ESR@10KHz(mΩ)

    推荐使用设备功率

    (KW)

    Part number

    2×0.4

     22

    2×40

    1000

    400

    16

    10~12

    1GRZ440-2D3000-

    2×0.6

    22

    2×50

    1000

    600

    11

    15~20

    1GRZ460-2D3000-18

    2×0.7

    28

    2×60

    1000

    700

    9.0

    15~20

    1GRZ470-2D3000-11

    2×0.8

    28

    2×60

    1000

    800

    8.0

    15~20

    1GRZ480-2D3000-12

    2×1.0

    28

    2×80

    1000

    1000

    6.5

    25~30

    1GRZ510-2D3000-13

    2×1.2

    28

    2×100

    1000

    1200

    5.5

    25~30

    1GRZ512-2D3000-11

    2×1.4

    28

    2×100

    1000

    1400

    4.5

    25~30

    1GRZ514-2D3000-07



    全桥结构式                3000/4000VDC

    Cn

    (μF)

    Irms@70℃@100KHz(A)

    dv/dt

    (V/μs)

    Ipeak

    (A)

    ESR@10KHz(mΩ)

    推荐使用设备功率

    Part number

    0.66

    60

    1000

    660

    8

    10~20

    1GRZ466D3000-01

    0.90

    90

    1000

    900

    5

    20~25

    1GRZ490D3000-04

    1.05

    100

    1000

    1050

    4.5

    20~25

    1GRZ5105D3000-02
